一、滾筒式洗衣機的外觀結構

按衣物投入的方式不同，分為兩種類型。

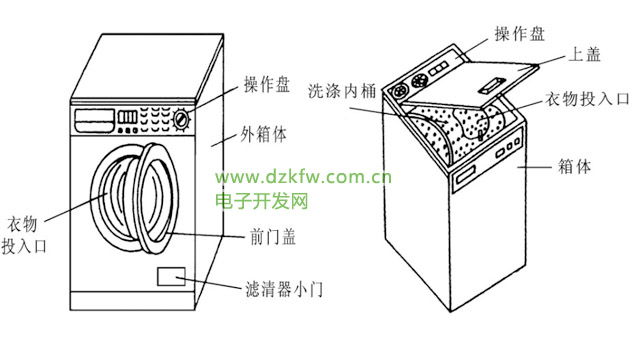

一種是前裝式洗衣機，另一種是頂裝式洗衣機。外形分別如圖所示。

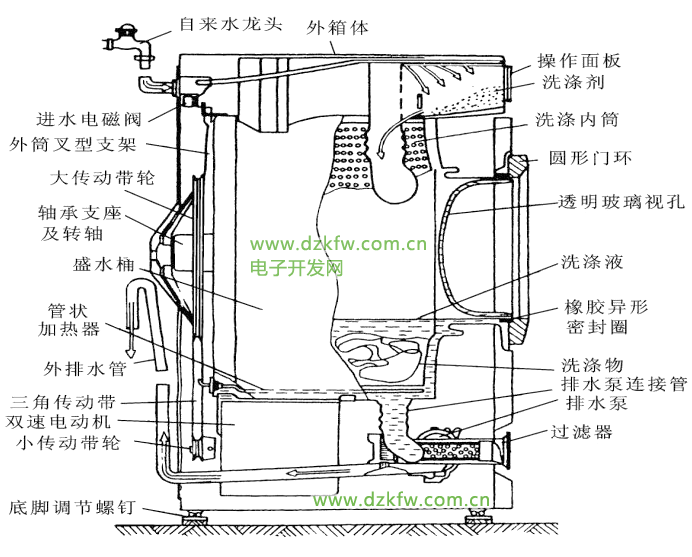

結構可分為洗滌、脫水系統，進、排水系統，電動機及傳動系統，電氣控制系統，支承機構及加熱、烘干裝置等，它的結構如圖所示：

二、洗滌、脫水系統

結構：洗滌、脫水系統，進、排水系統，電動機及傳動系統，電氣控制系統，支承機構，加熱、烘干裝置等。

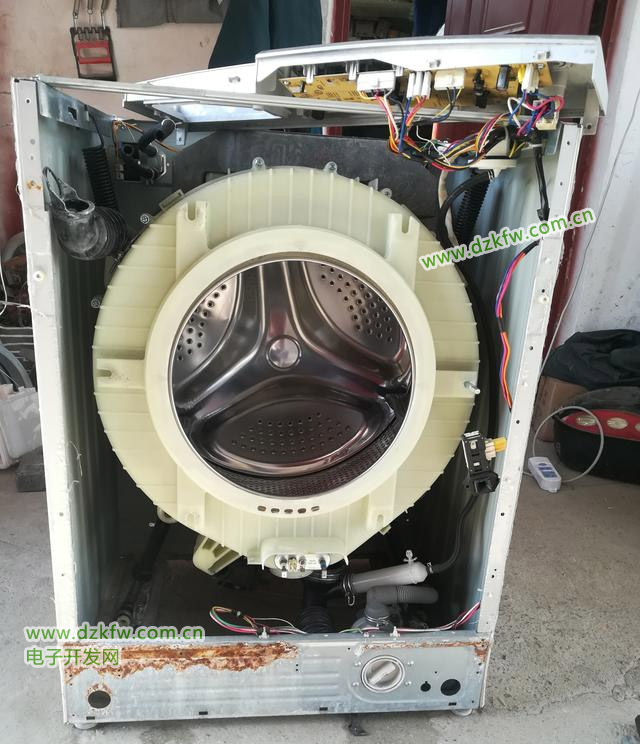

洗滌、脫水系統組成：不銹鋼滾筒（內筒）、盛水筒（外筒）、內筒叉形架、轉軸、外筒叉形架及滾動軸承等。

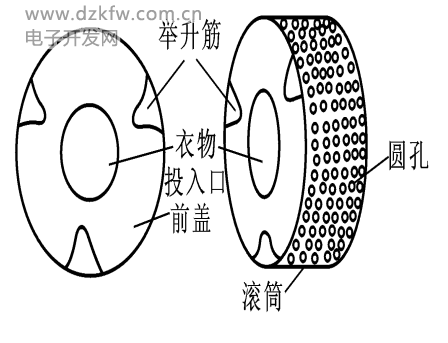

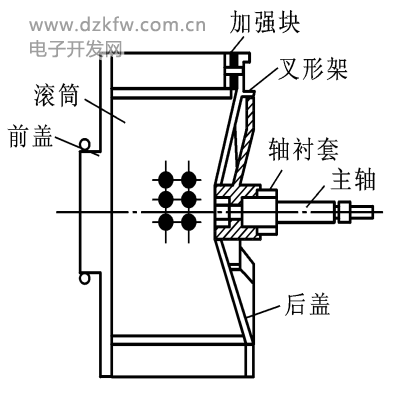

滾筒的結構對洗滌效果有著極其重要的影響。滾筒由筒體及前、后蓋組成，其結構如圖所示。

它通常都是用0.4 ~ 0.7 mm厚的不銹鋼板卷制成，筒壁上布滿直徑為3.5 ~ 5 mm的圓孔，相鄰孔之間距約15 ~ 20 mm。前蓋中心開有裝、取衣物用的大圓孔。滾筒內壁上有凸筋（舉升筋）。如圖所示。

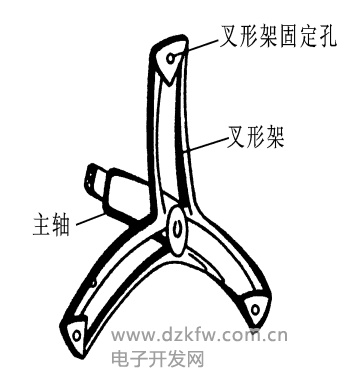

滾筒通過內筒叉形架組件與外桶相配合。如圖所示。

外筒用來盛放洗滌液，還起支承作用。它由外筒、前、后蓋、外筒密封圈、扣緊環等組成。外筒用優質鋼板制成，表面經搪瓷處理。

外筒兩端分別有一個支撐筒體的叉形架，它由鋁合金壓鑄成型。叉形架的中心是軸承。在軸承和叉形架部位都有密封圈。滾筒的主軸裝在外筒叉形架軸承中。

為了減小洗滌和脫水時機身的振動，滾筒式洗衣機的外筒上固定著配重塊。

三、進、排水系統

滾筒式全自動洗衣機的逆水和排水都是自動控制的。它的進、排水系統主要由水位開關、逆水電磁閥和排水泵組成。

1．水位開關

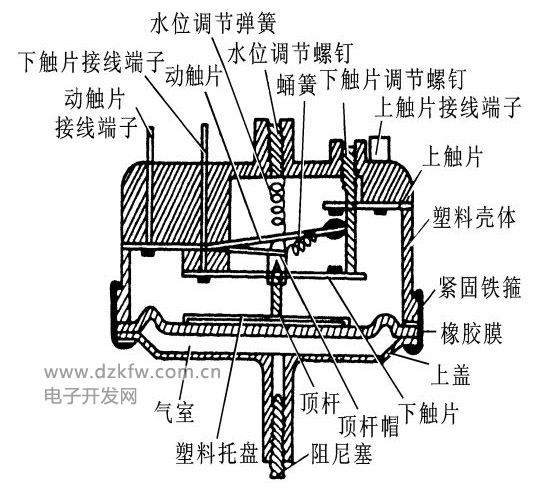

用壓力式水位開關，其結構如圖所示。

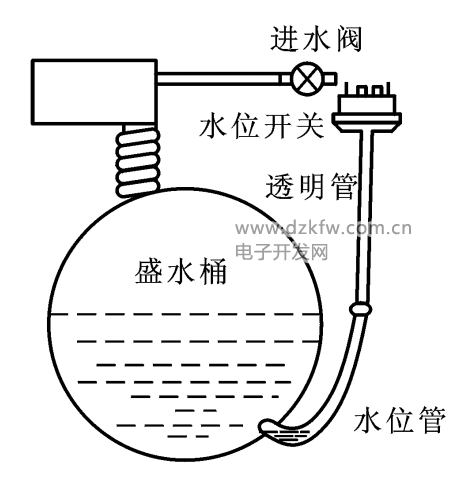

安裝在洗衣機的頂部，由密閉的導管把它與盛水筒底部的水位管連接起來，如圖所示。

水位開關由外殼、動、靜觸點、橡膠膜片和氣室等構成。內部有兩套水位控制機構，左、右側都能對水位進行控制。

2．進水電磁閥

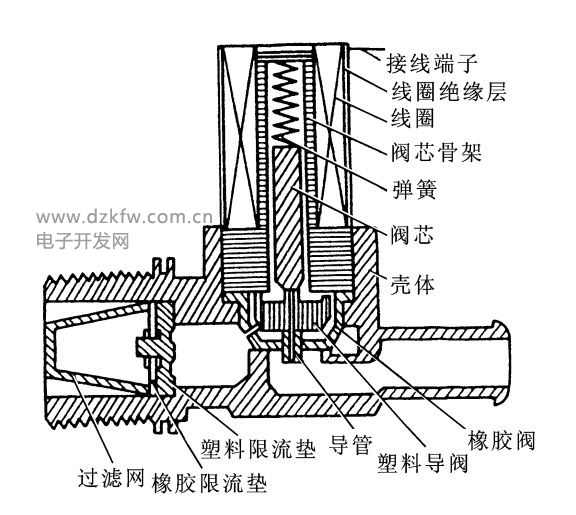

結構如圖所示。是可拆卸的整體組裝式結構。

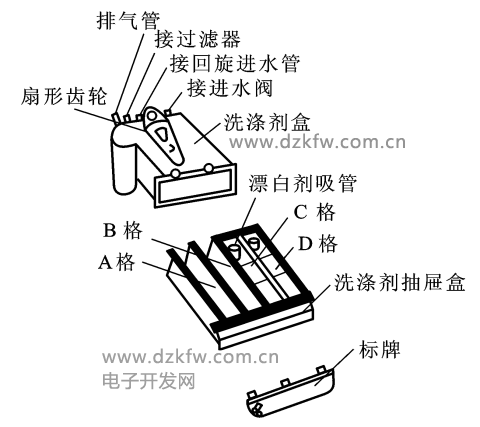

3．洗滌劑盒

4．過濾器

在洗衣機外箱體的右下方，過濾器的一端與盛水桶波紋管相連，另下端接到排水泵的逆水口上。

5．排水泵:

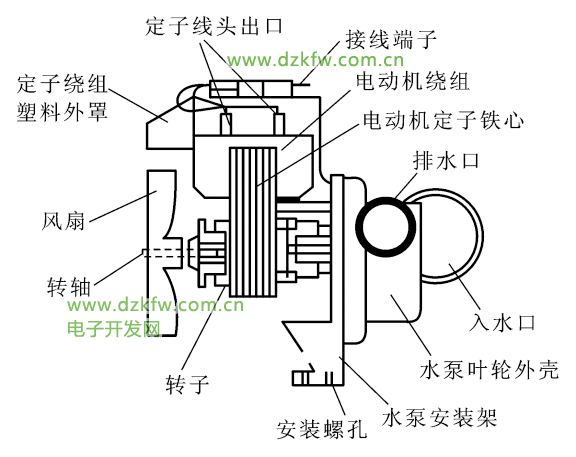

上排水，采用排水泵排水。單相罩極電動機驅動，圖是它的結構示意圖。

四、電動機及傳動系統

采用傳動帶減速傳動。

1．電容雙速電動機的結構

有兩套繞組，一套為2極高速繞組，另一套為12極低速繞組。嵌放在同一個定子鐵心上。

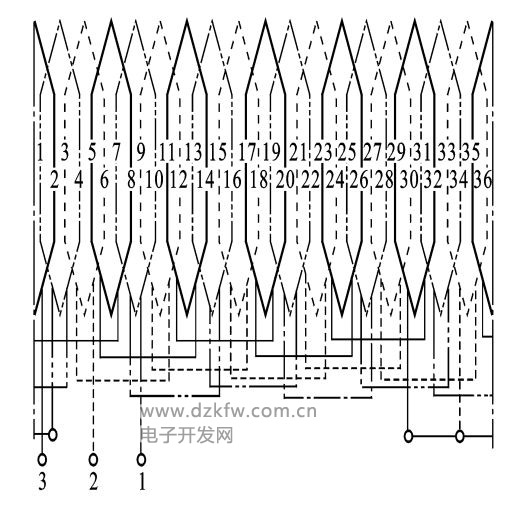

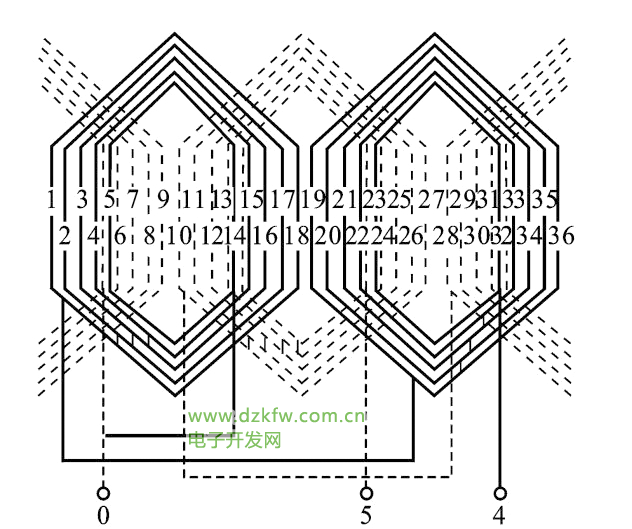

2．極高速繞組為同心式正弦繞組，它由主、副兩個繞組組成，其繞組展開圖如圖所示。

12極低速繞組由主繞組、副繞組和公共繞組組成。采用Y型接法。如圖是繞組展開圖，其中主、副繞組的線徑和匝數相同。雙速電動機共有5個繞組。

2．電容雙速電動機的控制原理

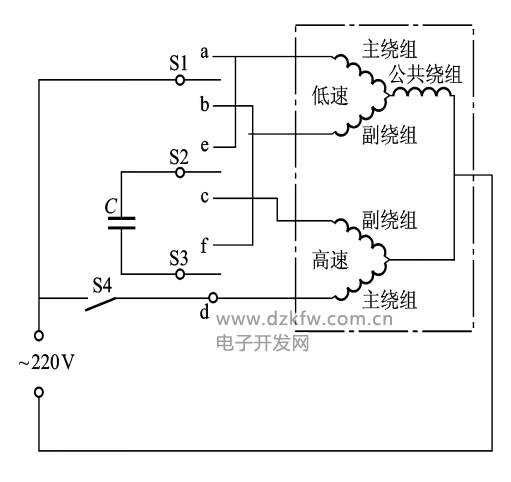

滾筒式洗衣機在洗滌或漂洗時，要求電動機能正、反向周期性低速運轉。在脫水時，要京電動機單向高速運轉。對于雙速電動機來說，洗滌或漂洗時，電動機的低速繞組得電，而高理繞組不工作；脫水時的情況正好相反，且兩種狀態使用同一個電容器。雙速電動機運轉控制毛路原理如圖所示。

S1、S2、S3、S4分別是程序控制器中由凸輪控制的觸點。溫升保護繼電器免溫升過高而燒毀電動機。

3．電容器

高速繞組和低速繞組使用同一個電容器。電容器的容量一般為14 ~ 20 pF，耐壓值為450 V以上。

4．傳動

通過傳動帶進行動力傳遞。小傳動帶輪與大傳動帶輪的直徑之比為1:7。

五、電氣控制系統

組成：由程序控制器、溫度控制器、門開關等。

1．程序控制器

結構和工作原理與第十一章介紹的波輪式全自動洗衣機上使用的同類程序控制器是類似，外形如圖所示。

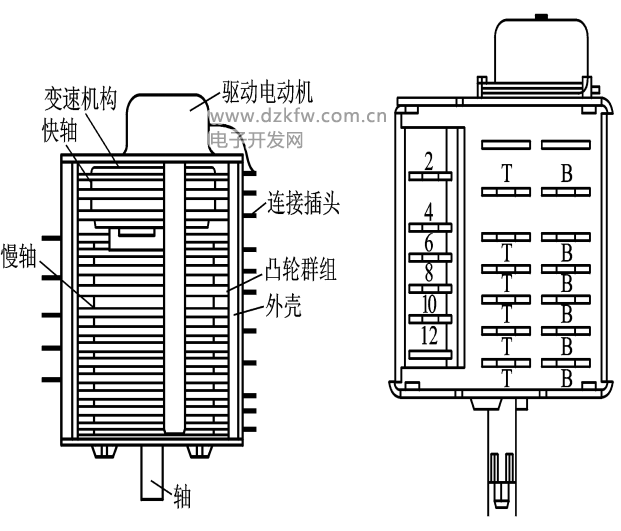

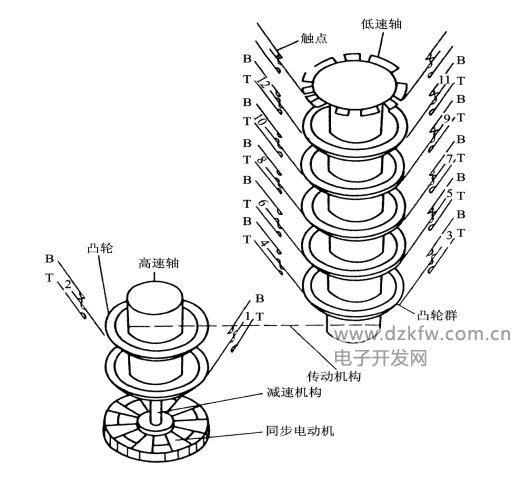

程序控制器的內部結構如圖所示。

2．溫度控制器

溫度控制器，控制洗滌液的溫度。

種類：定值型和可調型兩種，根據感溫元件，又分雙金屬片溫控器、磁性溫控器、飽和蒸氣壓力式溫控器等多種。

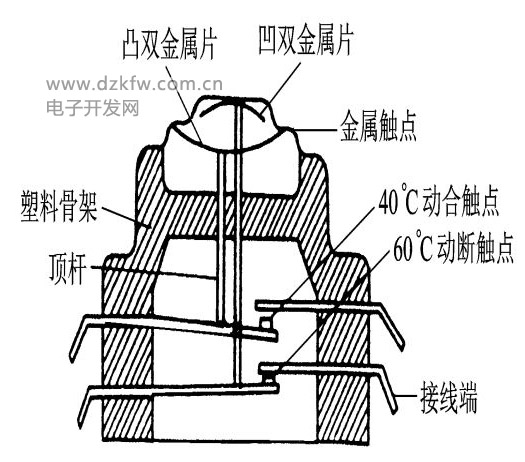

滾筒式洗衣機多采用碟形雙金屬定值型溫控器。它的結構如圖所示。

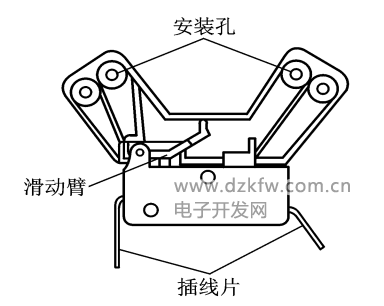

3．門開關受滾筒洗衣機門控制的微動開關。它的觸點串聯在電源電路中，如圖所示。

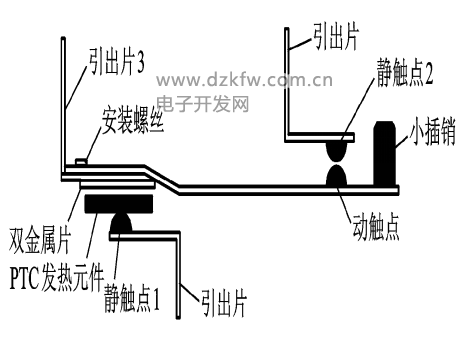

門開關的特點：只要洗衣機通電，門便不能開啟，如圖是它的工作原理示意圖。

六、加熱裝置

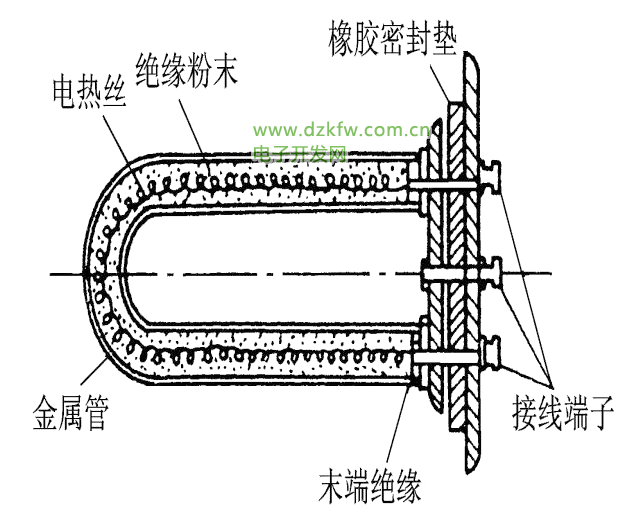

用以提高洗滌液溫度的加熱裝置。采用管狀加熱器，其結構如圖所示。

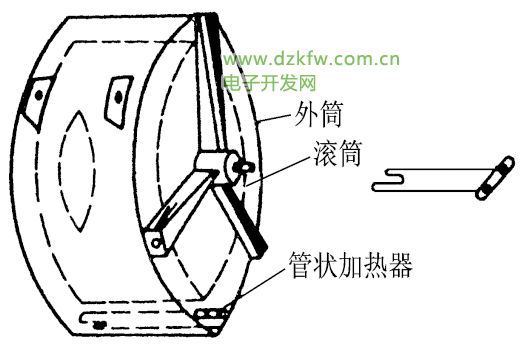

加熱器安裝在外筒的底部，位于外筒與內筒之間，如圖所示。

七、支承機構

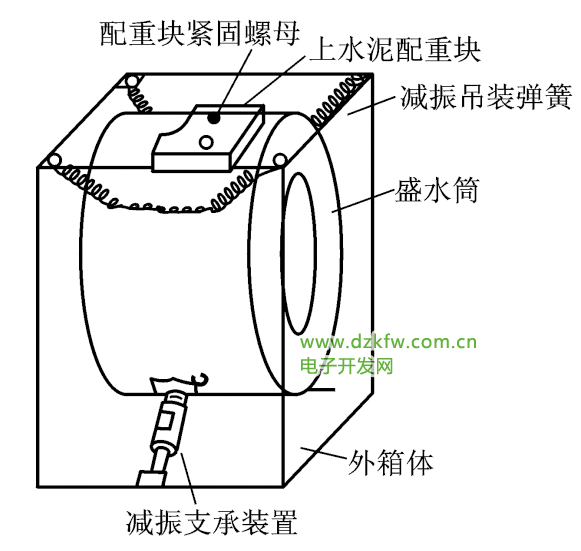

組成：吊裝彈簧、彈性支承減振器、外箱體及底腳等。整個機芯采用彈性支承，如圖所示。

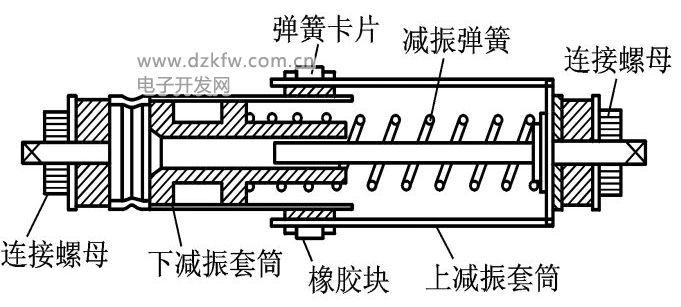

彈性支承減振器的結構如圖所示。

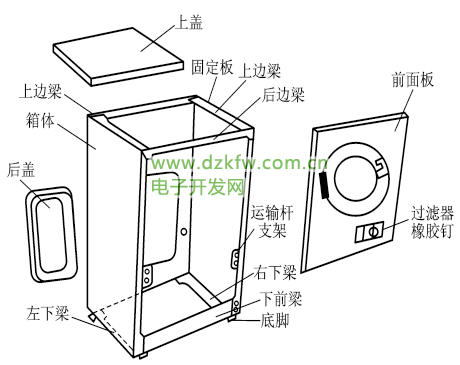

外箱體由箱體、大門鉸鏈、小門鉸鏈、過濾器門、前底板、上蓋、后蓋、底腳等構成，如圖所示。
