專門的缺相保護裝置多用在大型電機的啟動運行電路中。

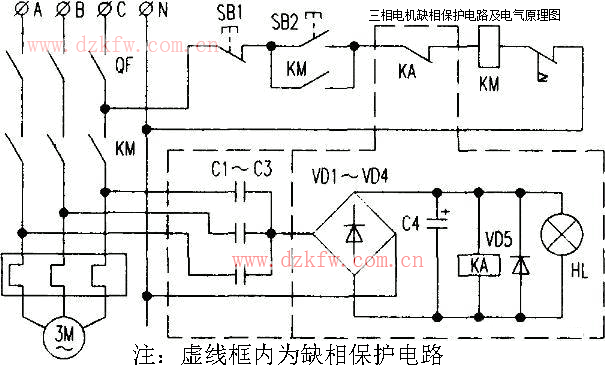

而對于大多數的中小型電機。只配備有短路和過負荷保護（如附圖所示）。線路有短路故障時，空氣斷路器QF可以跳斷，過負荷時，較大的電流可以使熱繼電器FR動作。從而使接觸器KM線圈失電。起到保護作用。而當電機在運行過程中。由于某種原因?qū)е氯毕喱F(xiàn)象發生時，電機很快就會被燒毀。下面介紹一種較簡單的電機缺相保護電路，與原線路連接方便，動作比較可靠。
一、工作原理

缺相保護電路如圖中的虛線框內所示。從三相線路中。
每相通過電容各引出一根線。并接在一點。形成人為的中性點，線路正常時。中性點電壓為零。如果某一相開路。則中性點電壓升高，其與N線構成的橋式整流電路有電壓輸出，經電容C4濾波后。使中間繼電器KA吸合。
KA有一組常閉觸點串接在原來的接觸器線圈回路中。KA吸合后，其常閉觸點斷開，接觸器KM失電，電機停止工作，起到了保護作用。與此同時，指示燈HL發光。提示維修人員是缺相保護動作，加快維修人員檢查和排除故障的速度。
二、元器件選擇

Cl～C3：油浸紙電容器，1.5μF/630V；VDl～VD5：整流二極管1N4007：
C4：電解電容器1201μF/50V；
KA：DC24V小型中間繼電器：
HL：24V的指永燈：
QF：空氣斷路器。根據電機容量大小選擇：
KM：交流接觸器。根據電機容量大小選擇。線圈額定電壓AC220V；FR：熱繼電器。根據電機容量大小選擇。

三、注意事項

1.本裝置的整流部分利用到系統的中性線（N線），所以要求系統三相負荷比較平衡才行，如果因系統三相負荷不均致使中性線電壓升高，會造成裝置的誤動作。
2.本電路中從三相電源中的取出點應盡量靠近電機一側，最起碼也應接在接觸器的出線側。因?yàn)榻佑|器觸頭接觸不良也是斷相的常見現象。
3.現在很多中間繼電器上線圈本身就帶有續流二極管（如歐姆龍繼電器），則可省去二極管VD5。
