典型的差分放大電路如圖所示。

1. 電路的主要類型
    按輸入輸出方式分：有雙端輸入雙端輸出、雙端輸入單端輸出、單端輸入雙端輸出和單端輸入單端輸出四種類型。
    按共模負反饋的形式分：有典型電路和射極帶恒流源的電路兩種。

2．電路的主要特點
    （1）電路結構具有對稱性
        兩個晶體管的參數相同，電路兩邊完全對稱。
    （2）抑制零點漂移
        由于電路兩邊完全對稱，兩個晶體管集電極的零點漂移也相等，雙端輸出時電路的零點漂移為零；單端輸出時射極電阻R_E的共模負反饋具有抑制零點漂移的能力。即差分放大電路利用電路的對稱性和共模負反饋抑制零點漂移。
    （3）抑制共模信號
        當兩個輸入信號為大小相等、方向相同的“共模信號”時，由于電路的對稱性和共模負反饋的作用，輸出共模信號很小。雙端輸出時，輸出共模信號近似為零。
    （4）放大差模信號
        當兩個輸入信號為大小相等、方向相反的“差模信號”時，由于電路的對稱性，兩個輸出端有大小相等、方向相反的“差模信號”輸出。雙端輸出時，輸出差模信號等于兩邊輸出電壓之和，即該電路對差模信號有較大的放大能力。
    （5）共模抑制比
        差分放大電路對差模信號有較強的放大能力，而對共模信號有較強的抑制能力。即差模放大倍數大，而共模放大倍數小。為了綜合評價差分放大電路性能定義共模抑制比，越大越好。

2. 靜態分析方法
    利用電路的對稱性，將電路分解成兩半，原電路中的R_E（電流為2I_E1）在等效電路中應該為2R_E（電流為I_E1），根據電路列方程求解靜態工作點。

3. 動態分析方法
    （1）小信號差模特性
        按差模信號的性質畫出差模等效電路，分析計算差模電壓放大倍數、差模輸入電阻和輸出電阻。對圖4.2所示的典型電路，當電路輸入差模信號時，流過射極電阻R_E的信號電流等于零。分析差模電壓放大倍數時射極按“交流地”處理，分析差模輸入電阻時射極電阻R_E按開路處理。根據電路的對稱性，雙端輸出時負載電阻折半處理，單端輸出時負載電阻不必折半。
    （2）小信號共模特性
        按共模信號的性質畫出共模等效電路，分析計算共模電壓放大倍數、共模輸入電阻和共模抑制比。對圖4.2所示的典型電路，當電路輸入共模信號時，流過射極電阻R_E的信號電流等于單管射極電流的兩倍，共模等效電路中的射極電阻按2R_E處理。
    （3）任意輸入信號分解
        如果電路的兩個輸入信號既不是差模信號又不是共模信號，這時可將兩個任意輸入信號u_I1和u_I2分解成差模和共模兩種性質的輸入信號。
        u_I1=u_I+u_Id/2,  u_I1=u_I-u_Id/2
        其中，
        電路的總輸出信號為：
        差分放大電路的單端輸入方式相當于雙端輸入方式時u_I1或u_I2等于零的情況。
        圖4.2所示典型電路的技術指標如表1所列。
    （4）大信號特性
        當輸入信號在±26mV范圍內，電流與電壓之間有良好的線性關系。當輸入信號超過±100 mV后，兩個放大管的電流幾乎不再隨輸入電壓變化，出現了一個管子進入截止區，而另一個管子的電流則接近I_E（=I_E1+I_E2）的情況，這是很有用的限幅特性。

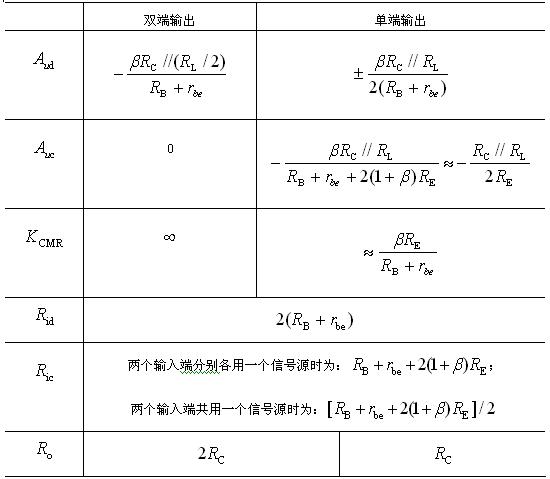

表1典型差分電路的技術指標
