什么是lm339/LM339是四電壓比較器集成電路。
該電路的特點如下：
工作電源電壓范圍寬，單電源、雙電源均可工作，單電源： 2～36V，雙電源：±1～±18V；
消耗電流小， Icc=1.3mA；
輸入失調電壓小， V_IO=±2mV；
共模輸入電壓范圍寬， Vic=0～Vcc-1.5V；
輸出與TTL，DTL，MOS，CMOS 等兼容；
輸出可以用開路集電極連接“或”門；
采用雙列直插14 腳塑料封裝（DIP14）和微形的雙列14 腳塑料封裝（SOP14）

             內部結構圖

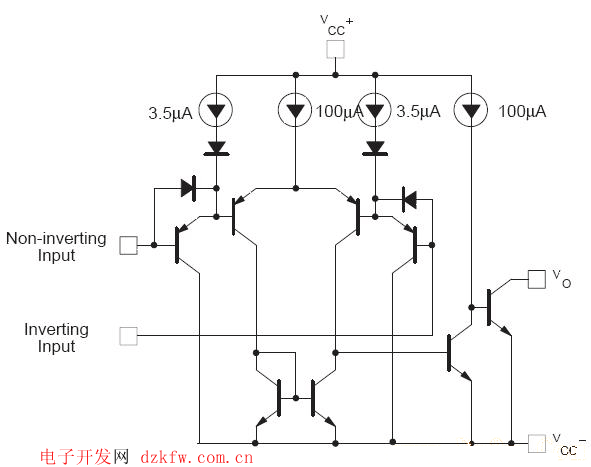

                         1/4 的內部電路圖

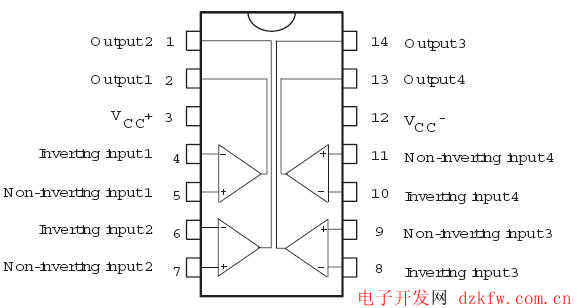

LM339引腳功能排列表：

LM339主要參數表：

電特性（除非特別說明，VCC=5.0V， Tamb=25℃）

 使用說明:
LM339是高增益,寬頻帶器件,象大多數比較器一樣,如果輸出端到輸入端有寄生電容而產生耦合,則很容易產生振蕩.這種現象僅僅出現在當比較器改變狀態時,輸出電壓過渡的間隙.電源加旁路濾波并不能解決這個問題,標準PC板的設計對減小輸入—輸出寄生電容耦合是有助的.減小輸入電阻至小于10K將減小反饋信號,而且增加甚至很小的正反饋量(滯回1.0~10mV)能導致快速轉換,使得不可能產生由于寄生電容引起的振蕩.除非利用滯后,否則直接插入IC并在引腳上加上電阻將引起輸入—輸出在很短的轉換周期內振蕩,如果輸入信號是脈沖波形,并且上升和下降時間相當快,則滯回將不需要.
比較器的所有沒有用的引腳必須接地.
LM339偏置網絡確立了其靜態電流與電源電壓范圍 2.0~30V無關.
通常電源不需要加旁路電容。
差分輸入電壓可以大于Vcc并不損壞器件.保護部分必須能阻止輸入電壓向負端超過-0.3V.
LM339的輸出部分是集電極開路,發射極接地的 NPN輸出晶體管,可以用多集電極輸出提供或 OR ing
功能.輸出負載電阻能銜接在可允許電源電壓范圍內的任何電源電壓上,不受 Vcc端電壓值的限制.此輸出能作為一個簡單的對地SPS開路(當不用負載電阻沒被運用),輸出部分的陷電流被可能得到的驅動和器件的β值所限制.當達到極限電流(16mA)時,輸出晶體管將退出而且輸出電壓將很快上升.輸出飽和電壓被輸出晶體管大約60ohm 的γSAT限制。當負載電流很小時,輸出晶體管的低失調電壓(約1.0mV)允許輸出箝位在零電平。
