替代定理（substitution theorem ）

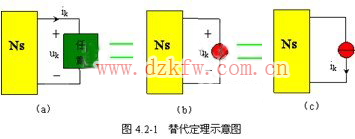

如果已知電路中第 k 條支路的電壓 uk 和電流 ik ，那么無論該條支路是由何種元件構成的，它都可以用電壓等于 uk 的理想電壓源或電流等于 ik 的理想電流源去替代，替代之后，電路中其他支路的電壓和電流均不變。

推 論：如果第 k 條支路的電壓 uk 等于 0 ，那么該支路可用一條短路線去替代；如果第 k 條支路的電流 ik 等于 0 ，那么該支路可用一對斷開的節點去替代。

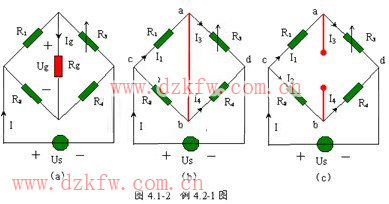

例 4.2-1 圖 4.2-2 （ a ）所示電路為電橋電路，當通過電阻 Rg 的電流 Ig=0 時，電橋達到平衡。 Us=4.5V ， R1=1K Ω， R2=10K Ω， R3 為可變電阻， R4 為被測電阻，現調節電阻 R3 ，當 R3=0.5K Ω時 , 電橋達到平衡。求被測電阻 R4 及電壓源供出的電流 I 。

解：當電橋平衡時， ，則 Rg 電阻上的電壓 。由于 ，根據替代定理， ab 支路可用一條短路線替代，如圖 4.2-2 （ b ）所示。顯然，

，

即

又由于 ，根據替代定理， ab 支路可用一對斷開的節點替代，如圖 4.2-2 （ c ）所示。則

所以，

上面兩式相除，得

因此，被測電阻為

再由圖 4.2-2 （ b ），得電橋平衡時， c 、 d 兩端的等效電阻為

Rcd= （ R1 ∥ R2 ） + （ R3 ∥ R4 ） = （ 1K ∥ 10K ） + （ 0.5K ∥ 5K ） =1.364K Ω

所以，平衡時電壓源供出的電流

注 意：替代定理對于線性電路和非線性電路都是成立的。
