一、氫燃料電池的工作原理

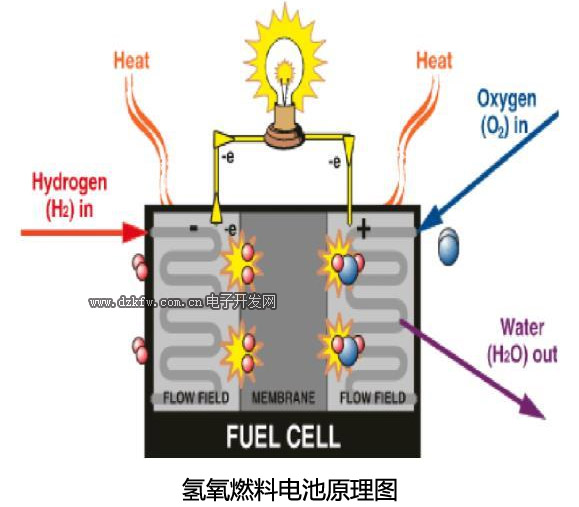

氫燃料電池的核心是電堆，電堆的核心是膜電極。上圖是一個膜電極的示意圖，一個膜電極主要有催化劑層（正極材料，負極材料），擴散層，質子交換膜，雙極板（正極板，負極板）。正極材料和負極材料上涂有貴金屬催化劑鉑，而雙極板是另外一個非常核心的零部件，雙極板的上面是氣體液體的流場。膜電極類似于動力電池系統中的鋰離子電池單體（電芯），膜電極一片一片的串聯起來便組成了一個電堆。

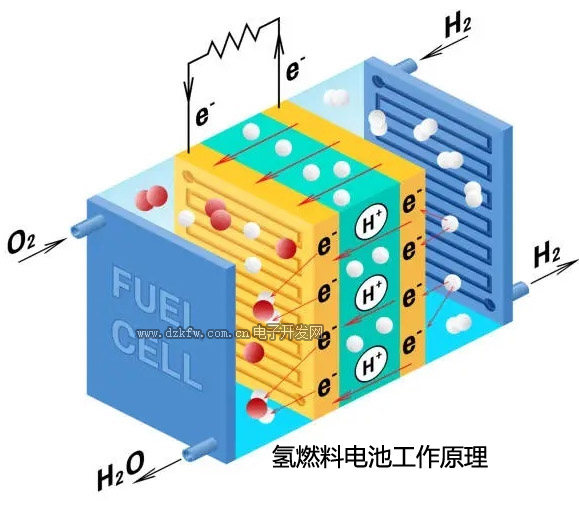

氫氣側位負極，氧氣側（空氣）為正極。氫氣從進氣口穿過膜電極上的流場，然后通過氣體擴散層，在負極催化劑層的鉑的作用下失去電子，成為質子。質子通過質子交換膜，進入到正極側的催化劑層與得到電子的氧氣結合生成水。與此同時，膜電極外部電子從負極到正極以產生電流。通過燃料電池內部的氧氣和氫氣越多，單位面積產生的電流越大。

二、燃料電池化學反應式

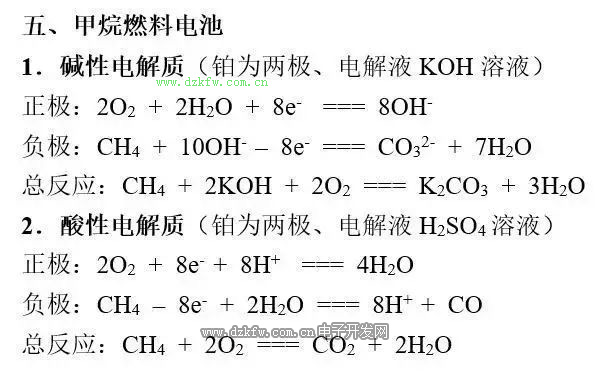

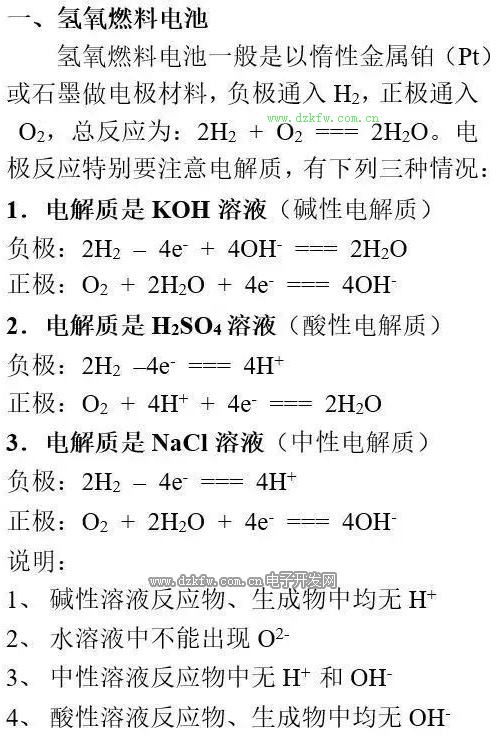

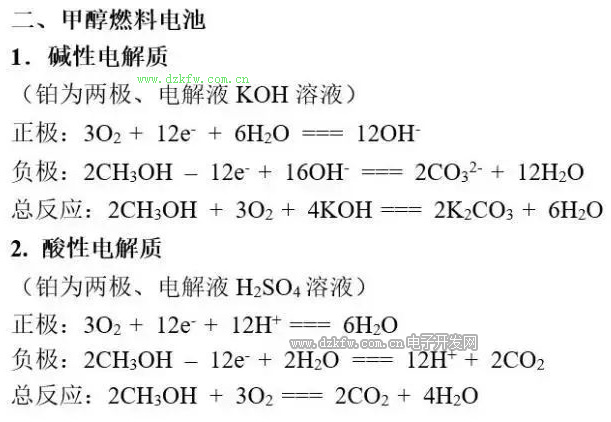

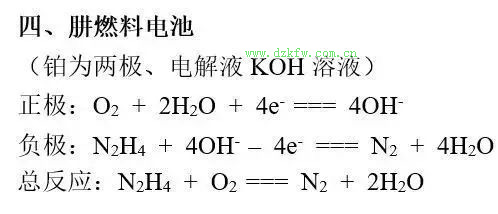

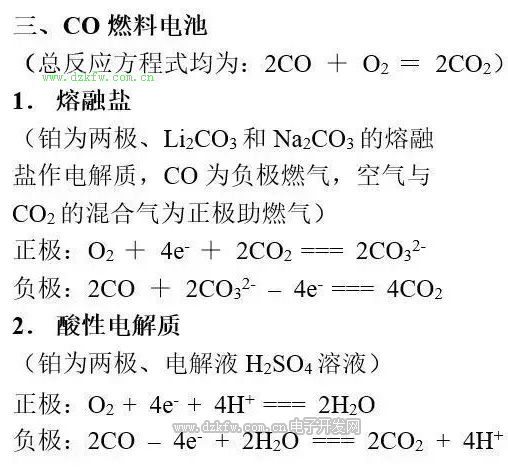

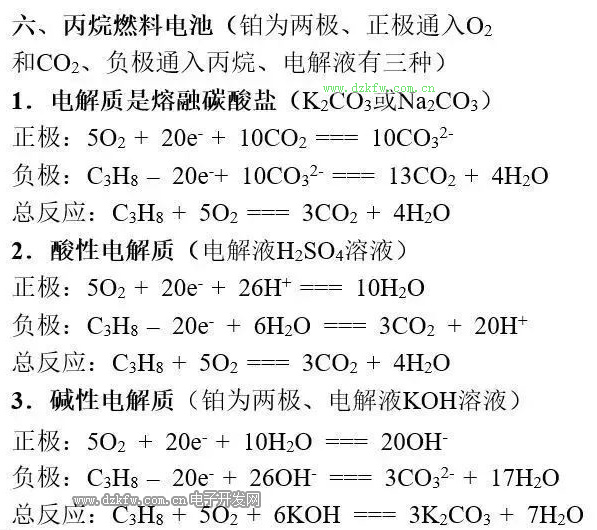

燃料電池是原電池中一種比較特殊的電池，它與原電池形成條件有一點相悖，就是不一定兩極是兩根活動性不同的電極，也可以用相同的兩根電極。解決此類問題必須抓住一點：燃料電池反應實際上等同于燃料的燃燒反應，但要特別注意介質對產物的影響。今天我們對高中考試中常用的有代表性的幾種燃料電池進行了總結，希望大家能夠掌握！
