op07是一種運算放大器

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2021-12-03

OP07Z 和 Analog Devices信息:Manufactured by Analog Devices, OP07Z 是一種運算放大器。


簡介


Op07芯片是一種低噪聲,非斬波穩零的雙極性(雙電源供電)運算放大器集成電路。由于OP07具有非常低的輸入失調電壓(對于OP07A最大為25μV),所以OP07在很多應用場合不需要額外的調零措施。OP07同時具有輸入偏置電流低(OP07A為±2nA)和開環增益高(對于OP07A為300V/mV)的特點,這種低失調、高開環增益的特性使得OP07特別適用于高增益的測量設備和放 大傳感器的微弱信號等方面。

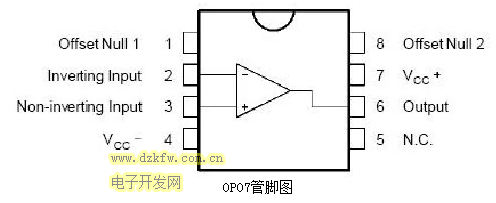

OP07管腳圖


特點


超低偏移: 150μV最大。 低輸入偏置電流: 1.8nA 。低失調電壓漂移: 0.5μV/℃ 。 超穩定,時間: 2μV/month最大高電源電壓范圍: ±3V至±22V
OP07芯片引腳功能說明: 1和8為偏置平衡(調零端),2為反向輸入端,3為正向輸入端,4接地,5空腳 6為輸出,7接電源+ABSOLUTE MAXIMUM RATINGS 最大額定值
Symbol符號
Parameter參數
Value數值
Unit 單位
Supply Voltage 電源電壓
±22
VCC
V
Differential Input Voltage差分輸入電壓
±30
Vid
V
Input Voltage 輸入電壓
±22
Vi
V
Toper
-40 to +105
Operating Temperature 工作溫度

-65 to +150
Storage Temperature 貯藏溫度
Tstg
℃電氣特性 虛擬通道連接= ± 15V , Tamb = 25 ℃(除非另有說明)
