CD4518為二/十進制同步加計數器

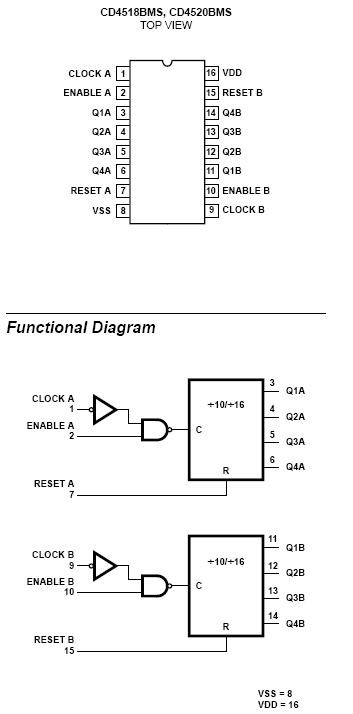

cd4518管腳圖引腳圖及功能表

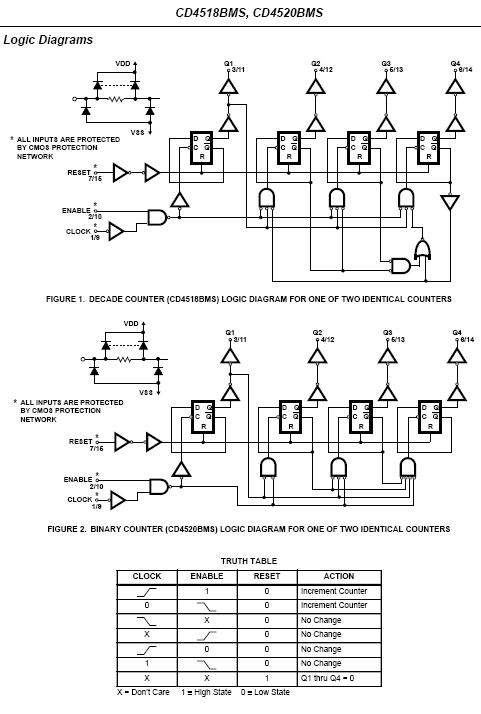

CD4518，該IC是一種同步加計數器，在一個封裝中含有兩個可互換二/十進制計數器，其功能引腳分別為1～7和9～{15}。該計數器是單路系列脈沖輸入（1腳或2腳；9腳或10腳），4路BCD碼信號輸出（3腳～6腳；{11}腳～{14}腳）。此外還必須掌握其控制功能，否則無法工作。手冊中給有控制功能的真值（又稱功能表），即集成塊的使用條件，如表2所示。從表2看出，CD4518有兩個時鐘輸入端CP和EN，若用時鐘上升沿觸發，信號由CP輸入，此時EN端應接高電平“1”，若用時鐘下降沿觸發，信號由EN端輸入，此時CP端應接低電平“0”，不僅如此，清零（又稱復位）端Cr也應保持低電平“0”，只有滿足了這些條件時，電路才會處于計數狀態，若不滿足則IC不工作。計數時，其電路的輸入輸出狀態如表3所示。值得注意，因表3輸出是二/十進制的BCD碼，所以輸入端的記數脈沖到第十個時，電路自動復位0000狀態（參看連載五）。另外，該CD4518無進位功能的引腳，但從表3看出，電路在第十個脈沖作用下，會自動復位，同時，第6腳或第{14}腳將輸出下降沿的脈沖，利用該脈沖和EN端功能，就可作為計數的電路進位脈沖和進位功能端供多位數顯用。由此可見充分利用真值表的特性，才能使用好數字電路。讀者可以按照上述方法查出BCD－7段譯碼/驅動器的CD4543輸入、輸出真值表，從表中學會電路的使用方法。由于篇幅有限，這里沒有列出它的真值表�！　�
