濕敏電阻式傳感器工作原理及應用

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2016-7-2
摘要: 濕敏電阻是一種阻值隨環境相對濕度的變化而變化的敏感元件。1、 工作原理 濕敏電阻式傳感器主要由感濕層3、電極4和具有一定機械強度的絕緣基片2組成,如圖1所示。感濕層在吸收了環境中的水分后引起兩電極間電阻值的 ...       濕敏電阻是一種阻值隨環境相對濕度的變化而變化的敏感元件。
1、 工作原理
      濕敏電阻式傳感器主要由感濕層3、電極4和具有一定機械強度的絕緣基片2組成,如圖1所示。感濕層在吸收了環境中的水分后引起兩電極間電阻值的變化,這樣就將相對濕度的變化轉換成電阻值的變化。


圖1 濕敏電阻結構示意圖
2、 濕敏電阻式傳感器的應用
      濕敏電阻器廣泛應用于洗衣機、空調器、錄像機、微波爐等家用電器及工業、農業等方面作濕度檢測、濕度控制用。如圖2所示,是濕度檢測器電路原理圖。

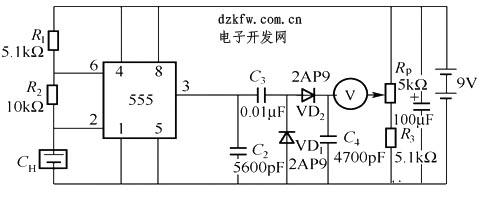

濕度檢測器電路原理圖
圖2 濕度檢測器電路原理圖
      圖2所示電路中,由555時基電路、濕度傳感器CH等組成多諧振蕩器,在振蕩器的輸出端接有電容器C2,它將多諧振蕩器輸出的方波信號變?yōu)槿遣ā.?dāng)相對濕度變化時,濕度傳感器CH的電容量將隨著改變,它將使多諧振蕩器輸出的頻率及三角波的幅度都發生相應的變化,輸出的信號經VD1,VD2整流和C4濾波后,可從電壓表上直接讀出與相對濕度相應的指數來。Rp電位器用于儀器的調零。
