簡單可靠的多路紅外遙控開關,CIC9110,CD4017

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2018-10-19

  本遙控開關工作可靠、調試簡單,可實現九路控制。用以對各種家用電器和需要多路控制的裝置進行遙控。整個電路由發射和接收兩部分組成。

  紅外遙控開關的發射電路

  如下圖所示,編碼由一塊脈沖式電話號碼撥號集成電路CIC9110完成。當按下“1—9”任一鍵時,專用脈沖發生器由其⑨腳輸出對應的高電平脈沖,其速度可達20個/秒。這些脈沖直接送至A的①腳,控制由A、B門組成的門控振蕩器,其振蕩頻率約為38kHz,再經C門緩沖推動VT1,由紅外發光管向外發射已調制過的紅外脈沖信號。

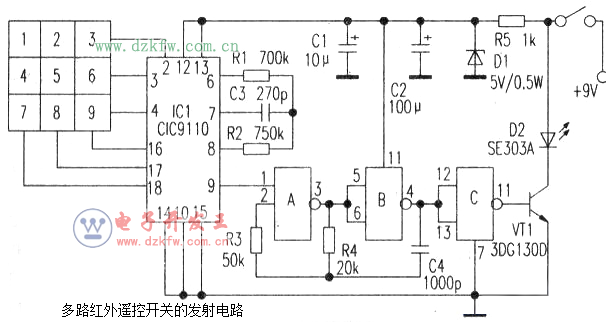

多路紅外遙控開關的發射電路圖

  紅外遙控開關的接收電路

  如下圖所示(只畫出一路控制電路),接通電源,D3將接收到的紅外脈沖轉變?yōu)槲⑷蹼娦盘枺?jīng)運放IC2放大后,由其⑥腳輸出原編碼信號,D5、D4及R、C構成脈動整流電路.IC2是完成多路控制的主要器件。下面舉例說明。

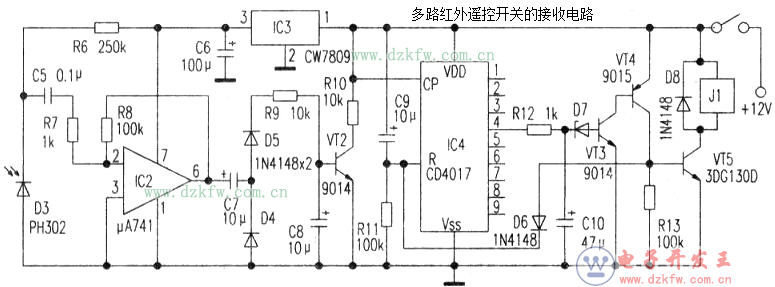

多路紅外遙控開關的接收電路圖



  當D3接收到4個脈沖時,VT2飽和導通4次,其集電極向IC4的CP端輸入4個計數脈沖(IC4為一十進制計數/脈沖分配器),此時經IC4計數及譯碼后,其④端恒高,經R12、CIO短延時,穩壓管D7被擊穿,VT3、VT4,導通,高電平經D6加至IC4的R端,使其復位,同時VT5瞬間導通。在導通瞬間,VT5為J1繞組提供一電流而使其觸點吸合,通過J1觸點接通被控負載的電源。J1為新型雙穩記憶自鎖繼電器,其觸點可依靠內部機械保持鎖定狀態而無需電源。當再次按動發射機4號鍵時,接收機又重復上述工作過程,J1觸點釋放。值得注意的是,雖然IC4的①。③端也輸出高電平(約50mV),但由于R12、Cl0的延時作用,不足以使穩壓管擊穿,故會使1、2、3路動作,而只有某端恒高時才能觸發后面的電路,這就是本遙控器的關鍵所在。

  元件選擇

  電路中的3DG130D、9014、9015等三極管,其β值大于100均可使用;D7為2V/0.5W齊納二極管;電容除標明為電解電容者外均用瓷片電容;電阻為1/16W的金屬膜電阻器;J1選用國產新型ZS-OIF自鎖繼電器。其余元件無特殊要求。
