電磁兼容（EMC）是什么?它指設備或系統在其電磁環境中符合要求運行并不對其環境中的任何設備產生無法忍受的電磁干擾的能力。因此，EMC包括兩個方面的要求：一方面是指設備在正常運行過程中對所在環境產生的電磁干擾不能超過一定的限值；另一方面是指器具對所在環境中存在的電磁干擾具有一定程度的抗擾度，即電磁敏感性。

串口一般有TTL電平、RS232電平、RS485電平和RS422電平，在很多情況下TTL電平不作為設備外接使用，一般用于板內兩模塊直接通訊，而RS232、RS485和RS422一般用于設備外部通訊，而J用設備一般采用的是RS422或者RS485，因為它們屬于差分信號，抗干擾能力更強。在某些特殊用的設備的串行接口一般需要做EMC設計，以下從遵循GJB 151B標準的情況下對RS232、RS485和RS422進行EMC電路設計。

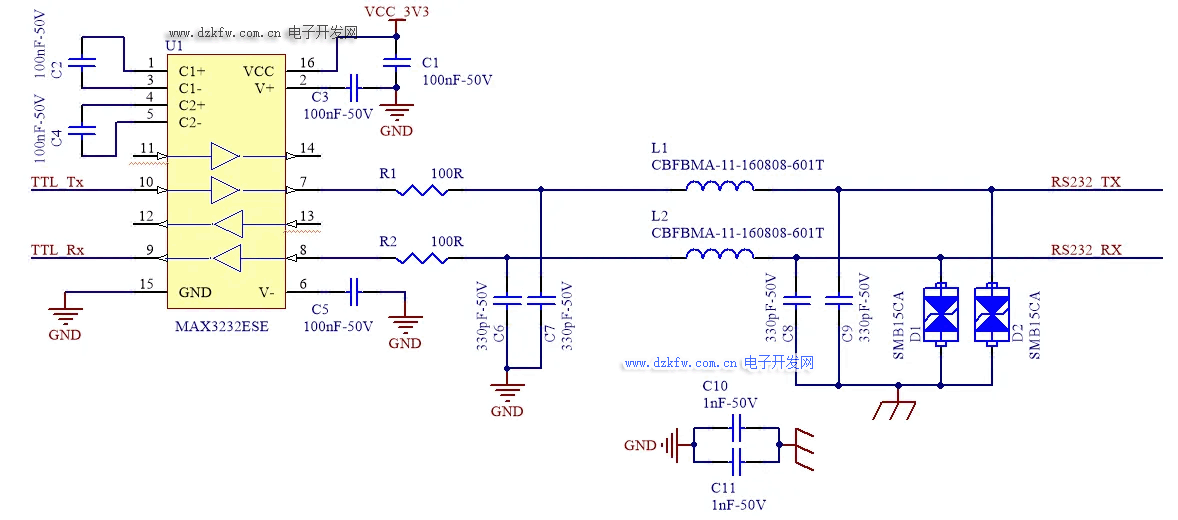

1.RS232 EMC電路設計

由于GJB 151B沒有雷擊和浪涌測試要求，故不需要防雷器件。TVS管使用SMB15CA，磁珠選擇CBFBMA-11-160808-601T，詳細設計電路如下圖所示，此設計可同時滿足GJB 151B和DO 160G的標準。注意SMB封裝的TVS管是600W，SMA封裝的TVS管是400W，故需選擇SMB15CA。磁珠至TVS管部分元器件要靠近板邊或者連接器端，盡量使外來干擾信號在進入板子時就被濾除掉。

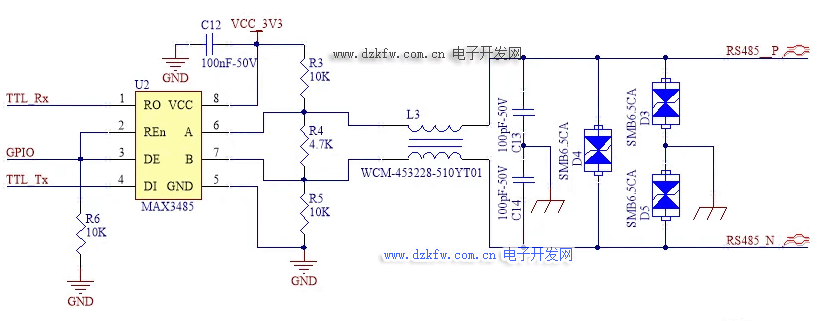

2.RS485 EMC電路設計

由于GJB 151B沒有雷擊和浪涌測試要求，故不需要防雷器件。TVS管使用SMB6.5CA，共模電感選擇LCHWCM-453228-510YT01，詳細設計電路如下圖所示，此設計可同時滿足GJB 151B和DO 160G的標準。注意SMB封裝的TVS管是600W，SMA封裝的TVS管是400W，故需選擇SMB6.5CA；如使用的芯片不是MAX3485或者輸出電壓范圍大于6.5V，建議TVS管選擇更大的VDRM值，如SMB15CA。共模電感至TVS管部分元器件要靠近板邊或者連接器端，盡量使外來干擾信號在進入板子時就被濾除掉。

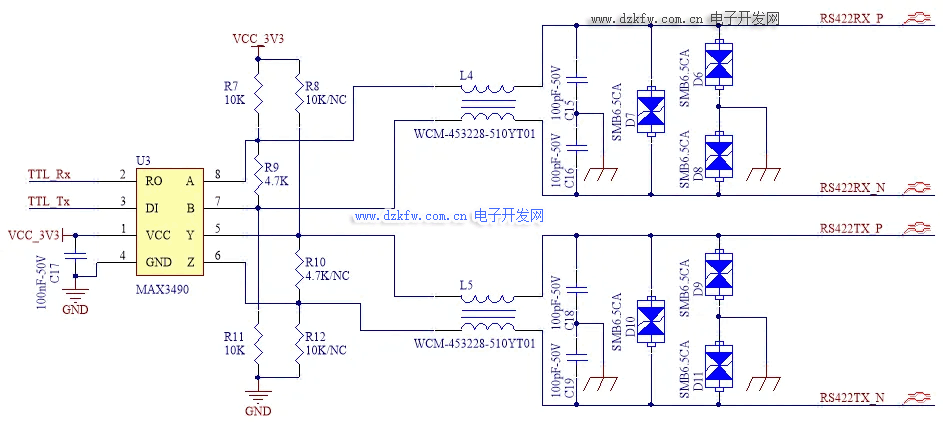

3.RS422 EMC電路設計

由于GJB 151B沒有雷擊和浪涌測試要求，故不需要防雷器件。TVS管使用SMB6.5CA，共模電感選擇LCHWCM-453228-510YT01，詳細設計電路如下圖所示，此設計可同時滿足GJB 151B和DO 160G的標準。注意SMB封裝的TVS管是600W，SMA封裝的TVS管是400W，故需選擇SMB6.5CA；如使用的芯片不是MAX3490或者輸出電壓范圍大于6.5V，建議TVS管選擇更大的VDRM值，如SMB15CA。共模電感至TVS管部分元器件要靠近板邊或者連接器端，盡量使外來干擾信號在進入板子時就被濾除掉。

從上述可知，RS232不是差分信號，只需TVS管、磁珠和330p電容就可完成EMC的電路設計；RS485和RS422的EMC電路設計是一樣的，都是由一樣參數的共模電感、TVS管和100p電容完成設計的。以上設計主要是按照GJB 151B和DO 160G的標準進行設計的，對于不同行業或者標準可對此電路進行調整元器件參數或者增加元器件（如防雷器件）。
