會員注冊改裝兩部電話機，實現短距離通訊,interphone
關鍵字：內部電話電路圖，電話通話電路
作者：劉勤
選兩部電話機（新舊均可），只要振鈴電路和通話電路正常即可。再購兩只次級輸出電壓是34V～50V的變壓器。

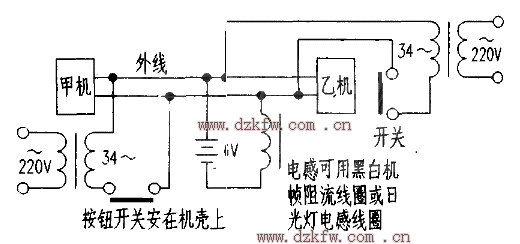

用兩只自復位開關分別裝在甲、乙兩機上。接上34V電壓并與外線相連，如附圖所示。再用一蓄電池串一只電感，與外線并聯為兩機提供電源。串聯電感主要是防止在通話時話音信號不被電池短路，也可用電源適配器外接6V穩壓電源，通過一個微動開關（自復位型裝在聽筒底部）與外線相連，這時就不需要蓄電池。通話時拿起聽筒自動為甲、乙兩機供電。不用時聽筒放回原處兩機自動斷電。本電路是以電信局電話線路的模擬工作方式，通話時，按一下振鈴電路按鈕。拿上聽筒和對方通話。
