會員注冊激光電話制作,Laser walkie talkie
關鍵字：激光通訊對講機電路圖

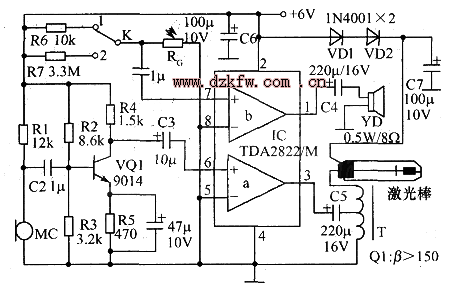

激光電話電路原理圖如圖所示。該電路以音頻集成功放電路TDA2822為核心，分為發射和接收兩個單元。在發射單元中，話筒MC將聲波信號轉化為電信號，經VQ1前置放大后送到IC-a功率放大，輸出信號加在變壓器T上，從而達到用音頻信號調制激光的目的。在接收單元中，因發射端的音頻信號調制的激光照射到光敏電阻器上，RG將光信號轉化為電信號輸入到IC-b中放大，直接推動揚聲器發聲。K為環境選擇開關：置1時，接收器在高亮度環境中使用，如白天；置2時，接收器在低亮度環境中使用，如夜晚。
元器件選擇：激光棒選擇其外形小巧精致，激光能射出200m遠而光斑僅10cm左右的。RG選擇MG44-03光敏電阻。T選用晶體管收音機輸出變壓器。MC為駐極體話筒。其他元器件如圖所示。
