會員注冊工作原理

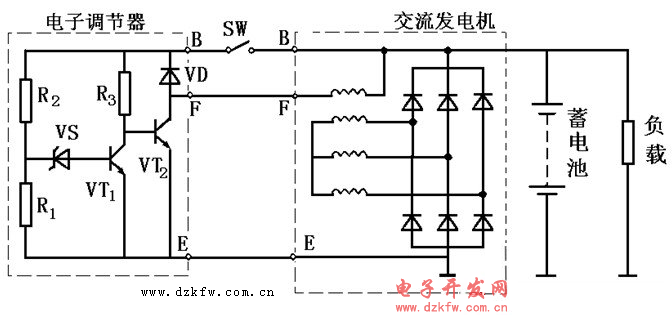

① 點火開關SW剛接通時，發動機不轉，發電機不發電，蓄電池電壓加在分壓器R1、R2上，此時因UR1 較低不能使穩壓管VS的反向擊穿，VT1截止，VT1截止使得VT2導通，發電機磁場電路接通，此時由蓄電池供給磁場電流。隨著發動機的啟動，發電機轉速升高，發電機他勵發電，電壓上升。
② 當發電機電壓升高到大于蓄電池電壓時，發電機自勵發電并開始對外蓄電池充電，如果此時發電機輸出電壓UB<調節器調節上限UB2，VT1繼續截止，VT2繼續導通，但此時的磁場電流由發電機供給，發電機電壓隨轉速升高迅速升高。
③ 當發電機電壓升高到等于調節上限UB2時，調節器對電壓的調節開始。此時VS導通，VT1導通，VT2截止，發電機磁場電路被切斷，由于磁場被斷路，磁通下降，發電機輸出電壓下降。
