醫院救護車一般使用藍色機械旋轉式信號燈。本文采用16只超亮度藍色LED排2只一段、4只一組。共4組LED圍成一圈．用循環逐組分段發光來產生旋轉效果，以取代機械旋轉式信號燈。

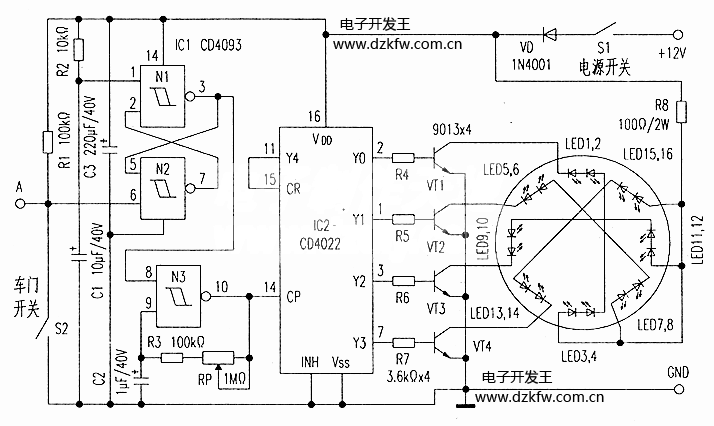

  原理電路如附圖所示，其中+12V端接救護車電瓶正極(12V)、GND接搭鐵線，A端接門開關。在救護車關好車門前，門控開關S2是斷開的。關上車門后．S2被聯動閉合．這時如果合上電源開關S1，則N1、N2組成的雙穩態觸發器③腳就輸出高電平，并送到振蕩器N3⑧腳使其處于工作狀態。其振蕩頻率由C2、R3、RP時間常數決定．由RP進行調整，控制信號燈發光旋轉速度。振蕩信號送至譯碼輸出8進制計數器IC2(CD4022)的CP端，作時鐘控制信號．使其Y0~Y3依次輸出正脈沖，VT1～VT4輪流導通，LED1~LED16順次發光．形成藍色旋轉光環。每組LED都分成兩段、兩段同時發光．發光順序?yàn)椋?BR>    1．LED1、2→LED5、6→LED9、10→LED13、14→LED1、2…..
    2.LED3、4→LED7、8→LED11、12→LED15、16→LED3、4…...
  救護車停下后。只要打開車門，S2又被聯動斷開，N1、N2復位至初始狀態，N2③腳翻轉為低電平，N3⑧腳被封閉停振，藍色信號燈停止旋轉。此時關斷S1。切斷12V供電電源。為了獲得逼真的效果．可加用高質量的反射鏡。
