光電線性檢測電路原理圖
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2013-6-17

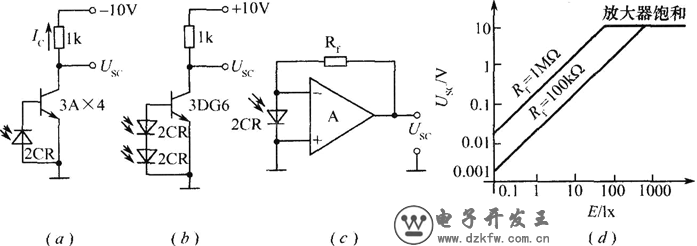

圖(A)、(B)為工作于線性區的光電流放大電路。圖(A)中的三極管必須用鍺管。因為光電池的最高開路電壓僅0.6V，而硅管一般要0.7V才導通。當光照產生的輸出電壓大于0.3V，三極管3AX4開始導通，輸出電壓Usc由-10V開始減小。由于3AX4的輸入阻值較低，可獲得較好的線性輸出。圖(B)采用兩只光電池串聯，三極管可用硅管。圖(C)所示的電路是與運算放大器相連，其等效負載電阻為零，因此運算放大器的輸出電壓等于硅光電池短路電流Isc與放大器反饋電阻Rf的乘積，即USc=IscRf，而且輸出有良好的線性，如圖(D)所示。
Tags：光電線性檢測電路,電路圖,線性
