會員注冊在一個過濾器輸出的變化導致其相應的輸出LED的開啟和關閉。實際上，提供連續音頻信號，該電路的輸入會導致LED的光'跳動'。

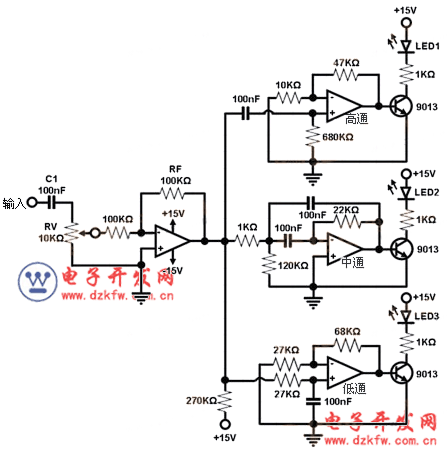

一簡單的聲光轉換器電路圖(如音頻信號來自一個CD播放機揚聲器輸出信號)。該電路由一個緩沖/放大級和3個濾波器電路：一個高通濾波器，中通濾波器和低通濾波器。每個濾波器輸出驅動電路的不同顏色的LED(發光二極管)。從而實現聲光轉換。
