. MC34063 DC/DC變換器控制電路簡介：
MC34063是一單片雙極型線性集成電路，專用于直流-直流變換器控制部分。片內包含有溫度補償帶隙基準源、一個占空比周期控制振蕩器、驅動器和大電流輸出開關，能輸出1.5A的開關電流。它能使用最少的外接元件構成開關式升壓變換器、降壓式變換器和電源反向器。
特點：
*能在3.0-40V的輸入電壓下工作
*短路電流限制
*低靜態電流
*輸出開關電流可達1.5A（無外接三極管）
*輸出電壓可調

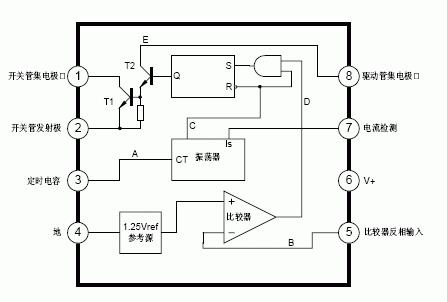

*工作振蕩頻率從100HZ到100KHZ2.MC34063引腳圖及原理框圖

3 MC34063應用電路圖：

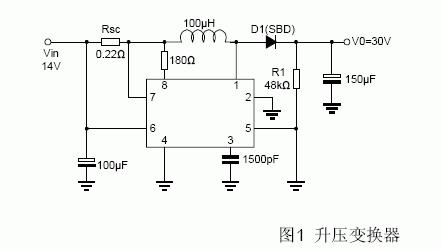

3.1 MC34063升壓變換器電路

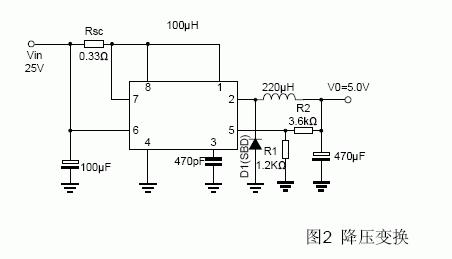

3.2 MC34063降壓變換器電路

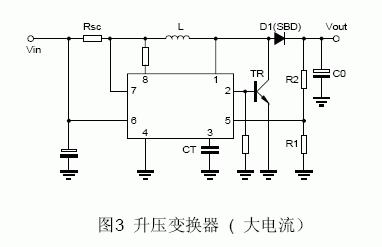

3.3 MC34063大電流升壓變換器電路

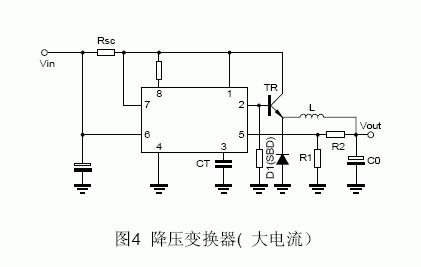

3.4 MC34063大電流降壓變換器電路

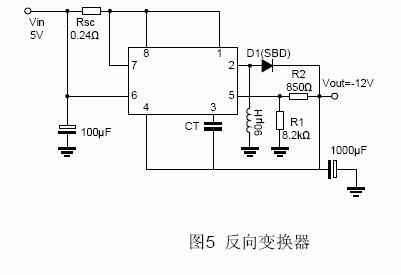

3.5 MC34063反向變換器電路
