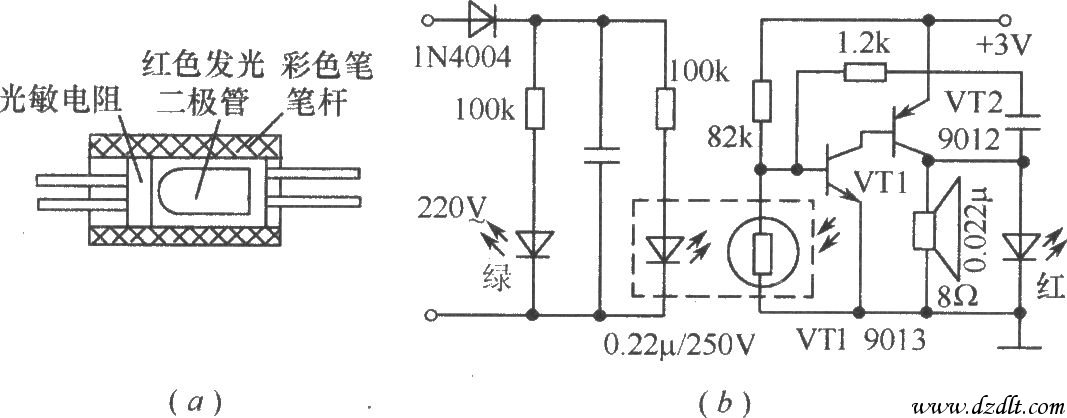

用透明膠紙將Φ55mm紅色發光二極管與光敏電阻卷好，放人一段彩色筆桿中(黑色為好)，兩端用膠粘好，即成為一個光電耦合器，它適用于作低頻開關電路，如圖所示。圖為采用光電耦合器的停電報警電路，在停電時它能發出報警聲。當平時有市電時，光電耦合器中的紅色發光二極管亮，經耦合使光敏電阻阻值變小，VT1截止，VT1、VT2組成的振蕩器不工作。當市電停電時，光敏電阻阻值增加，使VT1導通，振蕩器開始工作，發出報警聲。
自制光電耦合器
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2011-3-12
