超聲波是一種頻率高于20kHz，人耳聽不到的彈性波。當超聲波在水中傳播時，會產生強烈的“空化作用”生成小氣泡，因此對魚缸的水起到了加氧作用。它的特點是線路簡單，無噪音，節電，使用方便．經筆者近二年的使用很理想。

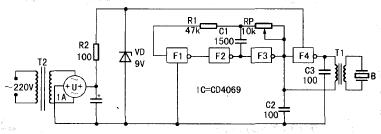

    電路原理見附圖． 該裝置由CD4069及外圍元件組成振蕩器，F(xiàn)I-F3三門振蕩器在F3的輸出為20kHz一40kHz方波，工作頻率主要由C1，R1和RP決定，用RP(可調電阻)調節振蕩頻率。

   F3輸出至激勵變壓器T1的一端和反向器F4，F(xiàn)4輸出至激勵變壓器T1的另一端，因此，加入F4使激勵電壓提高了一倍．電容c3、c2平衡F3和F4的輸出，使波形穩定。T1的次級接換能器B。

   AC220V電源經變壓器T2變?yōu)锳C12V,再經u橋式整流、c4濾波、VD穩壓后， 為電路提供DC9V的工作電源。

  電路中超聲波壓電換能器B選用普通壓電陶瓷片即可，T1為普通半導體收音機中的輸入變壓器。反向器F1～F4用CC4069六反向器中的四個反向器，剩余兩個不用(輸入端應接地)。T2可選用功率為5W的小型電源變壓器。U為1A的橋式整流器，也可用四只1N4001代替。VD為9v穩壓二極管。

    整個電路裝在一塊印刷線路板上，壓電陶瓷片的兩個極用塑料軟線焊上放入水中即可。也可將壓電陶瓷片放入帶孔的小型塑料盒或小塑料動物內，使之冒出的氣泡更加美觀。

調試：檢查整個電路元器件安裝無誤后，將探頭放入水中，調RP使之產生的氣泡最多就可以了
