LM567芯片5腳輸出的振蕩信號經三極管功率放大后，推動紅外發射二極管VD向外發射紅外線。沒有人洗手時，紅外接收電路A1接收不到VD向外發射的紅外線，A2的3腳無信號輸入，8腳為高電平，A3的3腳為低電平，三極管截止，繼電器K斷電處于釋放狀態，電磁閥Y不動作，洗手器無自來水放出。當人手放到洗手器下時，A1接收到人手反射的紅外線并經A1放大后，輸入到A2的3腳，由A3內部處理后使A3的8腳輸出低電平，從而使A3的低觸發端2腳變為低電位，導致A3的3腳輸出高電平，三極管導通，繼電器K吸合，使其常開觸點閉合，接通電磁閥Y的220V交流電源，Y開始動作，使洗手器放出自來水，供人們洗滌之用，同時發光二極管LED2發出綠光，指示洗手器正工作于放水狀態。洗滌完畢，人手離開洗手器后，A3延時幾秒鐘后復位，使洗手器停止放水。

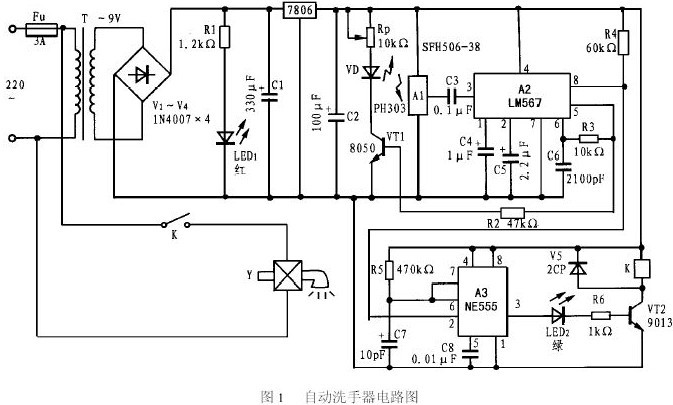

　　圖1中，變壓器T采用220V/9V、5V小型交流變壓器，VD為PH303紅外發射二極管，為8050三極管，為9013三極管，K采用JRX-13F、6V小型直流繼電器，Y采用市售的220V交流電磁閥，其余元件型號與數據見圖1中所標參數。
安裝與調試
　　將洗手器電路裝于一密封的塑料外殼內，VD與A1并排朝下放置，并要注意防止兩者之間的相互干擾，再把電磁閥Y接到自來水龍頭上，洗手器就能控制水龍頭的自動放水。調試時，只需調節Rp的阻值，使手在洗手器的下方適當距離時，洗手器自動放出自來水即可。
