1．電路原理

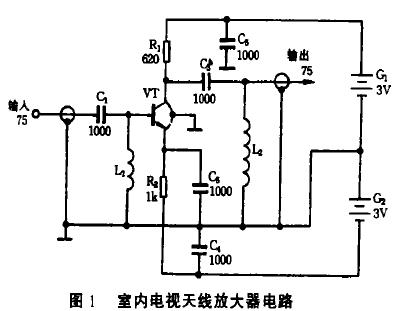

    室內電視天線放大器的電路如圖1所示。它僅用一只超高頻三極管組成。
    本放大器采用G1、G2雙電源供電，其電路特點是：對高頻交流而言，本電路是共發射極接地電路，但對直流通道而言則是共基極電路。所以本放大器具有較高的電壓增益，但噪聲小。又因為電源分兩組供電，使三極管的b、e結與b、c結電流互不影響，因此電路的輸入端與輸出端有良好的隔離作用，有效地提高了電路的工作頻率，保證了足夠的頻帶寬度，其單級放大器增益可達8 dB，若接收點離電視臺較遠，可組裝兩級放大器，增益可達15 dB以上。因級間隔離較好，組裝兩級放大時，不會產生嚴重失配或自激現象。放大器的輸入、輸出饋線均采用75Ω的同軸電纜線，因此它能很好地與電視天線及電視機的端口相匹配。


2．元器件選擇與制作
    VT采用3DG141、3DG30C、3DG30D、3DG80、2G911型等硅NPN超高頻三極管，要求fT≥600 MHz，β≥100。此類三極管除c、b、e三個引出腳外，還有第4根引出腳即管殼接地線，安裝時應將此引出腳接地。電阻均用RTX-1/8 w型碳膜電阻器，電容均為CC1型超高頻瓷介電容器。電感L1、L2需要自制，均用φ0.51mm漆包線在 3.5 mm的鉆頭上繞20匝，繞好后脫胎取下。電源G1、G2均用5號電池兩節。

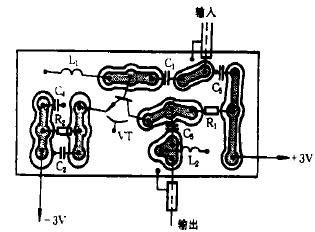

    圖2是本機的印制電路板圖。印制電路板尺寸為55×25 mm。印制板應采用高頻介質損耗較小的環氧樹脂敷銅板制作，并采用大面積接地方式。安裝時，各元件引線要盡量剪短，三極管的管帽應嵌入印制電路板的圓孔內，四根引出腳按順序焊在反面成花藍狀。印制板的四周要圍上高約15 mm的銅皮或鍍錫鐵皮，并用錫焊牢，上下均加蓋，密封成一個金屬盒(見圖3)，以防外界雜波信號的干擾，輸入、輸出線均用75Ω同軸電纜線從盒中引出。再從側面小孔引出塑料電源線，接上電源即能可靠工作。

圖2 電視天線放大器印制電路板
