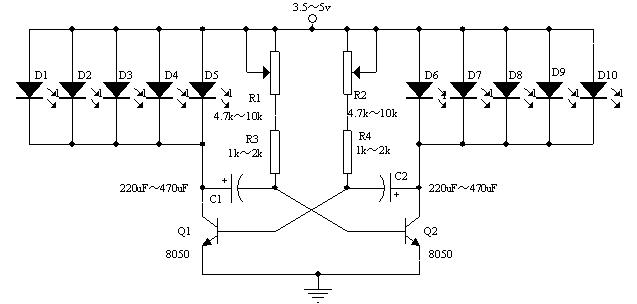

1、每個8050三極管可以驅動八到十六個發光二極管。只有相同發光電壓(不同顏色的發光電壓一般不同)的發光二極管才可以并聯使用。可以將發光二極管接成需要的圖案，表達設計者的意圖。
2、彩燈閃爍的周期是：T=0.7×(R1+R3)×C2+0.7×(R2+R4)×C1 根據閃爍快慢要求選擇R1,R2,R3,R4,C1,C2的參數。調節電位器R1、R2的大小，可以改變閃爍速度。
3、電壓過高會燒壞發光二極管。工作電壓從3v開始調大，當提供的電源電壓高于5v后應當串入一個2.2～27歐姆的電阻作為限流電阻，以免燒壞發光二極管。
簡易廣告彩燈電路
作者：admin 文章來源：本站原創 點擊數： 更新時間：2010-7-24
Tags：彩燈電路,廣告牌,電路
