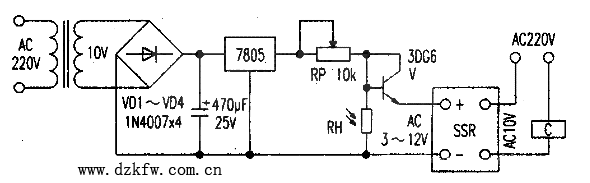

節日期間，企事業單位都要用彩燈裝飾一下，增添節日氣氛，筆者曾因彩燈的晚開早關問題苦惱過。翻閱《電子報》及相關書籍，市場尋購，都是延時控制型的。于是自制了一款光控自動開關（不延時）。該開關元件少、電路簡單、運行可靠，電路如附圖所示。
工作原理在附圖中，變壓器次級輸出10V電壓經整流濾波后，途經7805三端穩壓器獲得+5V工作電壓。由光敏電阻RH和三極管3DG6及微調電阻RP組成光電開關。白天RH受光照呈低電阻，3DG6處于截止狀態，故固態繼電器SSR不工作，夜晚RH無較強光線照射呈較高電阻，3DG6獲得合適偏流導通，固態繼電器工作。
3DG6要求β>100，RH可用MG45型非密封型光敏電阻，RP用微調電阻器。在室內正常自然光照射RH的條件下，調節RP，使固態繼電器處于臨界狀態即可。
