煙霧報警器電路,Smoke alarm  KD9561

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2016-11-18

煙霧報警器由紅外發光管、光敏三極管、KD9561構成,電路如附圖所示。當被監視的環境潔凈無煙霧時.紅外發光二極管VD1以預先調好的起始電流發光。該紅外光被光敏三極管VT1接收后其內阻減小.使得VD1和VT1串聯電路中的電流增大,紅外發光二極管VD1的發光強度相應增大,光敏三極管內阻進一步減小。如此循環便形成了強烈的正反饋過程,直至使串聯感光電路中的電流達到最大值,在R1上產生的壓降經VD2使VT2導通,、VT3截止.報警電路不工作。

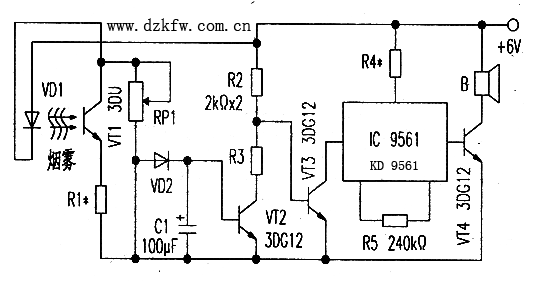

煙霧報警器電路圖,KD9561
    當被監視的環境中煙霧急劇增加時,空氣中的透光性惡化。此時光敏三極管VT1接收到的光通量減小,其內阻增大,串聯感光電路中的電流也隨之減小,發光二極管VD1的發光強度也隨之減弱。如此循環便形成了負反饋的過程.使串聯感光電路中的電流直至減小到起始電流值,R1上的電壓也降到1.2V,使VT2截止,VT3導通,報警電路工作,發出報警信號。C1是為防止短暫煙霧的干擾而設置的。
