會員注冊 該電路可以對鎳鎘電池和鎳氫電池充電，非常適合于玩具上的電池、遙控器上的電池充電。發光二極管用于指示正在充電，這是一個低成本的電池充電器，希望你能夠喜歡他。
實物圖

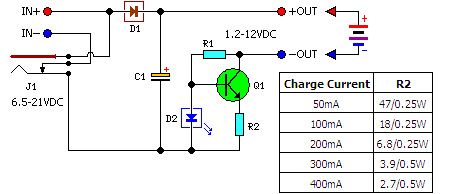

電路圖
R1 = 120R - 0.5W
R2 =見圖
C1 = 220UF -35V
D1 = 1N4007
D2 = 3毫米LED
Q1 = BD135
J1 = DC輸入插座
例如：
產品規格：
在汽車上使用的理想選擇。
LED充電指示。
可選的充電電流。
充電鎳鎘或鎳氫電池。
轉換一個電源適配器插入充電器。
充電手機，玩具，筆記本，視頻電池...
產品特點：
LED功能指示。
電源極性保護。
電源電流：相同的充電電流。
電源電壓：從6.5VDC至21VDC （取決于所使用的電池）
充電電流（ ± 20 ％ ）電流：50mA ， 100mA時的200mA，的300mA， 400毫安。 （可選）
確定電源電壓：

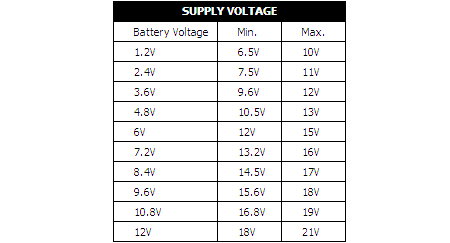

此表顯示的最小和最大電壓供給充電器。請參閱下面的電源電壓選擇表。
例如：
收取6V蓄電池12V的電源電壓最低是必要的，最大電壓為15V ，然后。
確定充電電流：
建立電路之前，您必須確定的多少電流將用于電池或電池組充電。最好是將電池的電流是較小的10倍，然后對電池容量進行充電，并給它充電約15小時。如果你雙倍的充電電流，那么你就可以將電池一半的時間充電。充電電流選擇表位于圖。
例如：
6V / 1000毫安的電池組可以在15小時被控以100mA電流。如果你想更快充電，然后為200mA的充電電流可以用于約7小時。
注意：
較高的充電電流，更關鍵的充電時間，必須檢查。當快速充電時，最好是充電之前，電池完全放電。使用的容量的1/10的充電電流將擴大電池的壽命。充電時間可以很容易地在不損壞電池一倍。
注意：
貼裝晶體管以及PCB上的散熱片，彎曲的線索是必要的。注意的是，晶體管的金屬背接觸的散熱片。檢查晶體管的導線不要觸摸散熱器。
