電感的分類

1、按電感的形式分類

（1）固定電感

一般采用帶引線的軟磁工字磁芯，電感在10-22000uh之間，Q值控制在40左右。

（2）可變電感

可變電感器是一種具有可飽和磁鐵芯的可變電感器，該磁鐵芯具有三個鐵芯柱（42，43，44），包括一個中央鐵芯柱（43）和兩個外鐵芯柱。

2、按導磁體性質分類

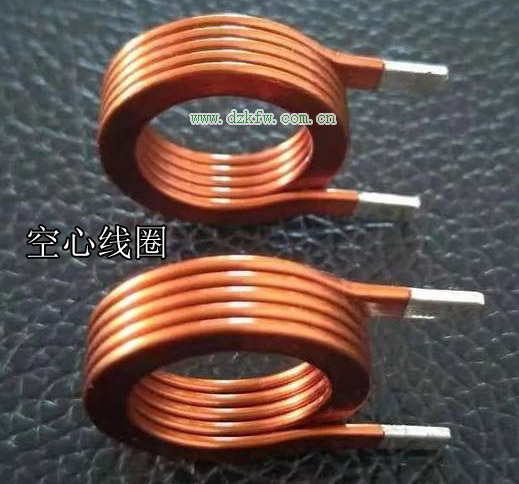

（1）空芯線圈



一般線圈中心會插入金屬式磁性器件以增強其到電流時所產生的磁場。當線圈中心只有塑料骨架或無骨架時就是空芯線圈

（2）鐵芯線圈

a、按鐵芯形狀分：分為環形、E形、工字鼓形

b、按鐵芯材質分：分為陶瓷芯和兩大軟磁類，分別為鐵氧體和粉末鐵芯。

陶瓷芯：主要用來提供線圈燒制時所使用的支撐結構，是常見的電感材料之一。

鐵氧體：一般高頻電感所用的鐵氧體鐵芯是含有鎳鋅（NiZn）或錳鋅（MnZn）之鐵氧體化合物，屬于矯頑磁力（coercivity）低的軟磁類鐵磁材料。錳鋅及鎳鋅鐵氧體具有較高的相對磁導率（relative permeability；μr），分別為約1500～15000及100～1000，其高導磁特性使得鐵芯在一定體積下可有較高的電感量。缺點是其可耐受的飽和電流較低，且鐵芯一旦飽和，磁導率會急遽下降。

粉末鐵芯：屬于軟磁類鐵磁材料，是由不同材料的鐵粉合金或鐵粉所制成，配方中有顆粒大小不同的非導磁材料，因此飽和曲線較為緩和。并且其多為環形。

（3）銅芯線圈

銅芯線圈在超短波范圍應用較多，利用旋動銅芯在線圈中的位置來改變電感量，這種調整比較方便、耐用。

3、按工作性質分類

（1）天線線圈

在磁棒上繞兩組彼此不連接的線圈，就構成了收音機輸入電路用的天線線圈。兩個彼此獨立的線圈就構成了高頻性質的變壓器。

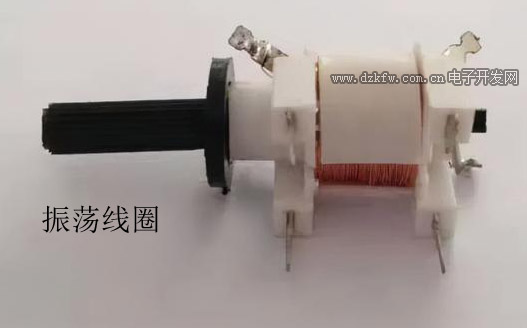

（2）振蕩線圈



振蕩線圈是超外差式收音機中不可缺少的元件，分為中波振蕩線圈和短波振蕩線圈。其整個結構裝在金屬屏蔽罩內，下面有引出腳，上面有調節孔，磁帽相磁心都是由鐵氧體制成的。線圈繞在磁心上，再把磁帽罩在磁心上，磁帽上有螺紋，可在尼龍支架上旋上旋下，從而調節了線圈的電感量。

（3）阻流線圈

又叫阻流電感器，是指在電路中用以阻塞交流電流通路的電感線圈，它分為高頻阻流線圈和低頻阻流線圈。

高頻阻流線圈主要用來組織高頻交流電流的通過，多用采空心或鐵氧體高頻磁心，骨架用陶瓷材料或塑料制成，線圈采用蜂房式分段繞制或多層平繞分段繞制。

低頻阻流線圈主要用來阻止低頻電流的通過，一般采用“E”形硅鋼片鐵心(俗稱矽鋼片鐵心)、坡莫合金鐵心或鐵氧磁心。為防止通過較大直流電流引起磁飽和，安裝時在鐵心中要留有適當空隙。

（4）顯像管偏轉線圈

分為行偏轉線圈和場偏轉線圈。行偏轉線圈通有由行掃描電路提供的鋸齒波電流，產生垂直方向上線性變化的磁場，使電子束作水平方向掃描。

場偏轉線圈通有由場掃描電路提供的鋸齒波電流，產生一個水平方向線性變化的磁場，使電子束作垂直方向掃描。

此外還有隔離電感、被償電感、矯正線圈、濾波電感等其他類型的線圈。

4、按繞線結構分類

（1）單層線圈

用絕緣導線一圈挨一圈地繞在紙筒或膠木骨架上。如晶體管收音機中波天線線圈。

（2）多層線圈



多層線圈除了匝和匝之間的分布電容外，層與層之間也有分布電容，因此多層線圈存在著分布電容大的缺點。同時層與層之間的電壓相差較多，當線圈兩端有高電壓時，容易造成匝間絕緣擊穿。

（3）蜂房式線圈

如果所繞制的線圈，其平面不與旋轉面平行，而是相交成一定的角度，這種線圈稱為蜂房式線圈。

優點：體積小、分布電容小、電感量大、Q值高

5、按工作頻率分類

（1）高頻電感：一般電感量較小，精度較高。感量一般在6.8nH-100nH之間，感值精度相對較高都在±5%，少部分高頻電感感值能做到330nH，但是感值精度會降到±10%左右。

（2）中頻電感

（3）低頻電感：與高頻電感相反。感量可生產范圍較大，可以做到uH級，同時，低頻電感的精度也相對較低，誤差可能會達到±20%作用。

其中，空芯電感、磁芯電感、銅芯電感一般為中頻或高頻電感，鐵芯電感一般為低頻電感。
