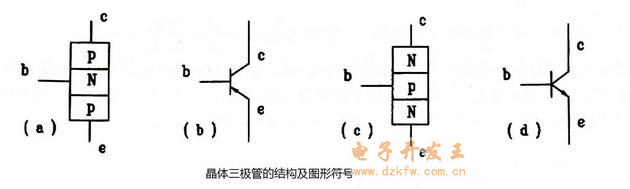

其構成有兩種型號:一種是PNP型三極管,如下圖是PNP型三極管的結構圖,(b)是它的圖形符號,另一種是NPN型三極管,圖是它的結構圖,(d)是它的圖形符號。
三極管b、c、e三個電極中:b極成為基極,c極稱為集電極,e極成為發射極。
為了使三極管具有放大作用,在制造時,常使基區厚度極薄,(幾微米到十幾微米)發射區較小,而且其摻入雜質的濃度比基區和集電區的雜質濃度大很多,便于電子擴散出來。另外,當三極管介入電路中時,一般將“c-b”結(發射結)結成正向工作狀態(又稱“正向偏置”或簡稱“正偏”);而將“c-b”結(集電結)結成反向工作狀態(又稱“反向偏置”或“反偏”)。
