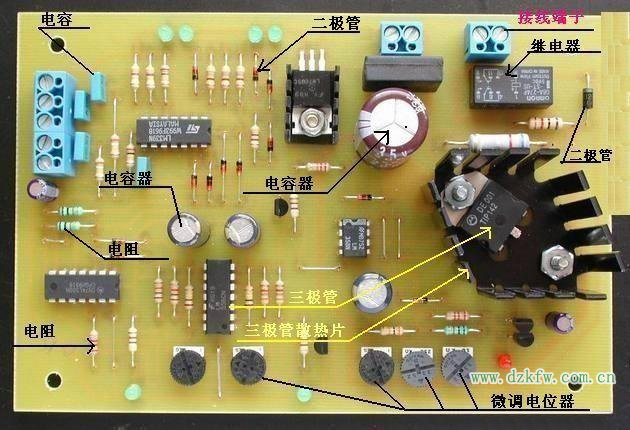

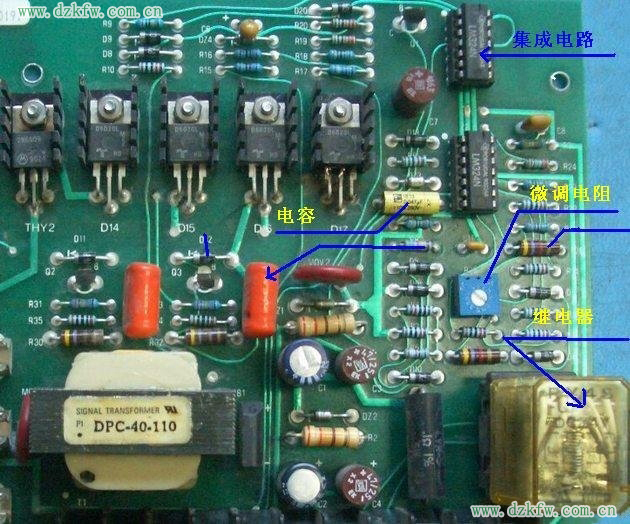

電子元器件的識別圖1

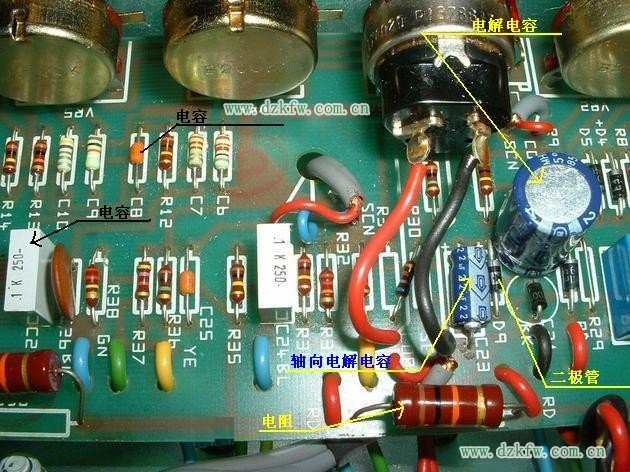

電子元器件的識別圖2

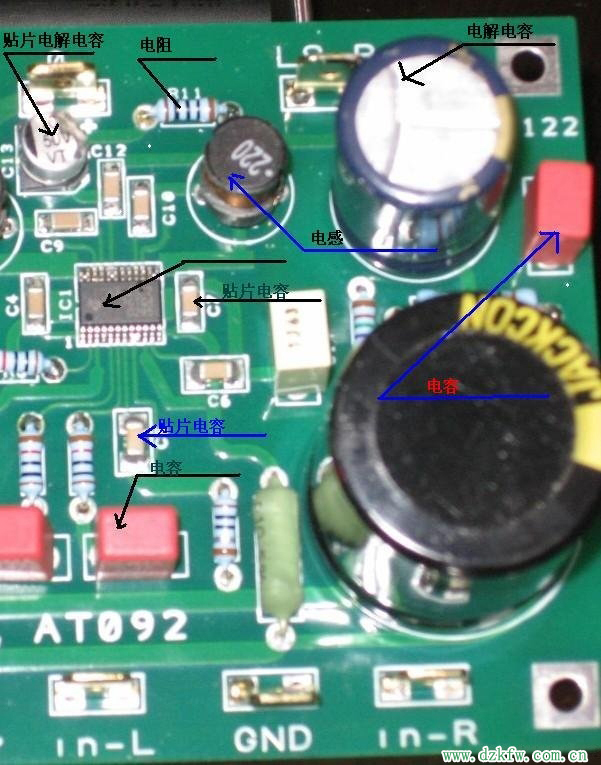

電子元器件的識別圖3

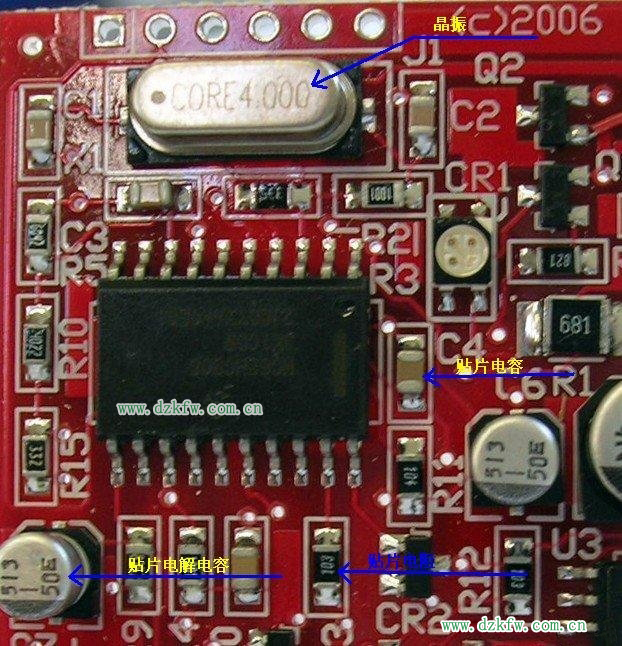

電子元器件的識別圖4

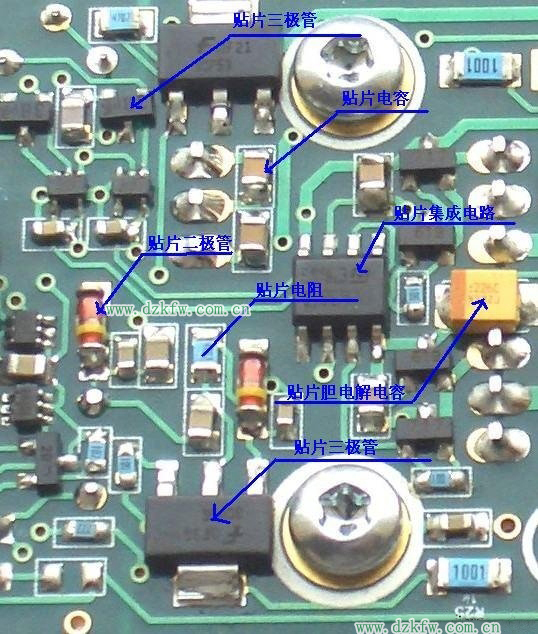

電子元器件的識別圖5

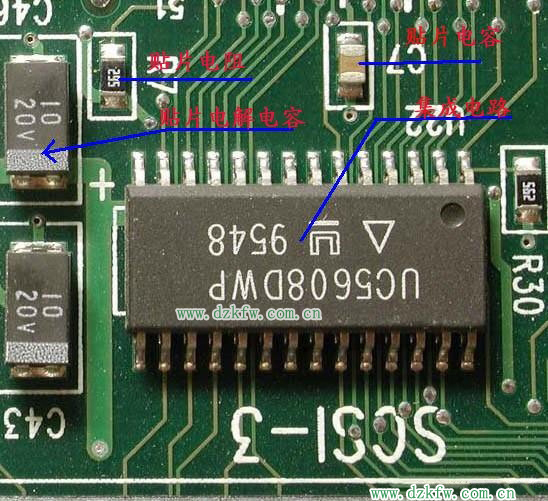

電子元器件的識別圖6

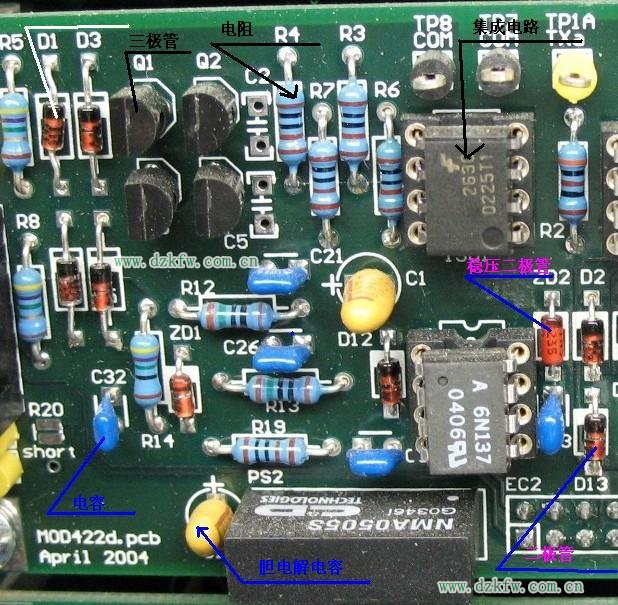

電子元器件的識別圖7

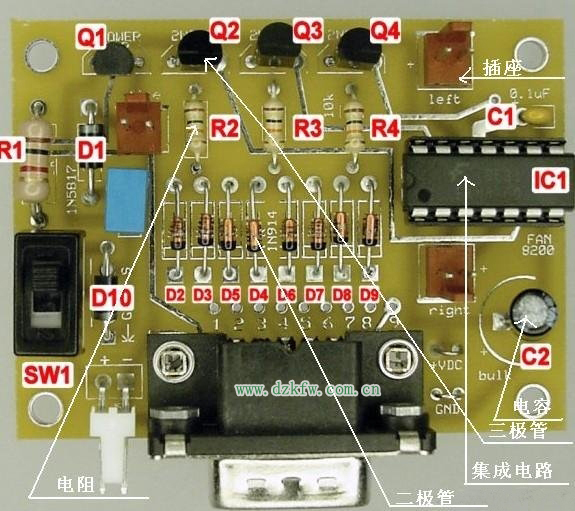

電子元器件的識別圖8
電子元器件的識別圖9
電子元器件的識別圖10
線路板上電子元器件識別_元件識別
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-10-11
電子元器件有著不同的封裝類型，不同類的元件外形一樣，但內部結構及用途是大不一樣的，比如TO220封裝的元件可能是三極管、可控硅、場效應管、或雙二極管。TO-3封裝的元件有三極管，集成電路等。二極管也有幾種封裝，玻璃封裝、塑料封裝及螺栓封裝，二極管品種有穩壓二極管、整流二極管、隧道二極管、快恢復二極管、微波二極管、肖特基二極管等，這些二極管都用一種或幾種封裝。貼片電子元件由于元件微小有的干脆不印字常用尺寸大多也就幾種，所以沒有經驗的人很難區分，但貼片二極管及有極性貼片電容與其它貼片則很容易區分，有極性貼片元件有一個共同的特點，就是極性標志。
對于電子元件識別可以看印字型號來區別，對于電子元件上沒有字符的器件也可分析電路原理或用萬用表測量元件參數進行判斷。判斷電子元件類型并非一朝一夕就能學會的，這需要多年積累的經驗來認識。下面實物圖片是線路板上的一些元件名稱：
對于電子元件識別可以看印字型號來區別，對于電子元件上沒有字符的器件也可分析電路原理或用萬用表測量元件參數進行判斷。判斷電子元件類型并非一朝一夕就能學會的，這需要多年積累的經驗來認識。下面實物圖片是線路板上的一些元件名稱：
Tags：元件,元器件,識別
