會員注冊描述：穩壓雙電源供電電路，7812和7912組成的正負12V電源
此處給出的電路是一個規范的，從AC電源提供+12V和- 12V的雙電源供電。像這樣的電源是一個非常重要的工具上的一個電子愛好者的工作臺。變壓器T1下降的交流電源電壓和二極管D1，D2，步驟，D3和D4的整改工作。電容C1和C2的工作filtering.C3，C4，C7and C8的去耦電容。用于電壓調節的目的，其中前者是一個積極的12V穩壓器和以后是一個負12V穩壓集成電路7812和7912。7812輸出+12 V和7912，將- 12V。

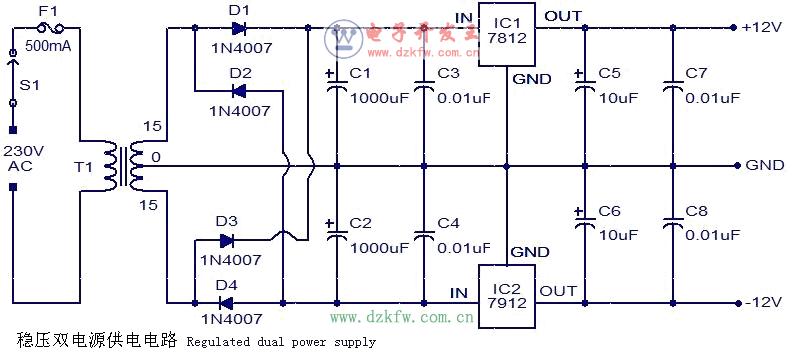

電路圖與零件清單
注意事項
質量好的印刷電路板組裝的電路。
變壓器T1可以一個230V的主;15-0-15 V，1A二次降壓變壓器。
保險絲F1可以一個500mA的保險絲。
電容C1，C2，C5和C6等級必須至少50V。
