有限流功能的簡易可調穩壓電源,LM317

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2017-12-31

這一款可調穩壓電源最大輸出電壓約為20V,最大輸出電流可達2A,設有200mA、300mA、600mA三個限流檔位和一個直通檔位,具有輸出指示和過流限制指示,使用方便,能滿足一般檢修的需要。

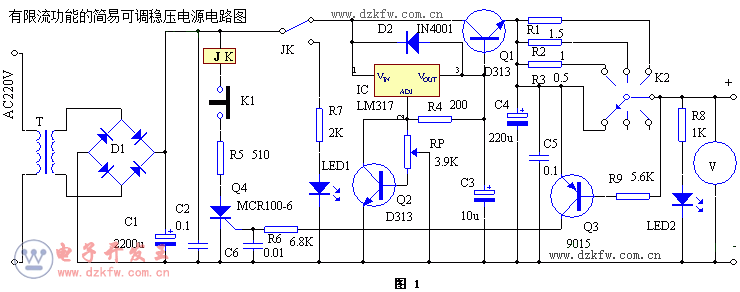

有限流功能的簡易可調穩壓電源電路圖

  該電源由三端可調穩壓集成電路LM317為核心構成,電路如圖1所示。由于LM317最大輸出電流為1.5A,且當輸入與輸出端壓差過大時功耗,故采用Q1大功率三極管來擴展輸出電流。RP為線繞電位器,可精確調整輸出電壓的大小,Q2是為避免RP觸點接觸不良時,導致輸出電壓高于設定電壓而設置,一般情況下Q2截止,一旦RP觸點開路,則Q2通過RP提供的偏置電壓而導通,使調整端電壓下降,從而使輸出電壓變低。R1、R2、R3、Q3及K2組成電流范圍檢測電路,當負載電流在電阻R1或R2或R3上產生的壓降達到0.3V時,Q3導通,使Q4觸發導通,JK吸合,輸出被切斷,LED2熄滅,LED1變亮,指示此時為過流限制狀態。按動K1即可恢復正常輸出狀態,可控硅G極的C6起抗干撓作用,可減少可控硅的誤觸發。
  LED2除作工作狀態指示外,還是該電源空載時的負載,使輸出電壓在有負載與空載時相差不大。電路中的電壓表可用萬用表代替。

  該電源的元件型號及數值已在圖中標出,組裝后無須調試即可使用。需注意的是Q1應選大功率三極管并加裝散熱片。整流橋D1應大于3A。LED1和LED2用不同顏色的發光二極管。R1、R2、R3的阻值可根據自己需要確定,轉換開關K2應接觸良好,否則會影響使用。

Tags:可調穩壓電源,有限流功能的穩壓電源
