帶過流保護的1.8～35.3V連續可調穩壓電源,CD4069+2N3055 POWER SUPPLY

關鍵字：可調穩壓電源電路圖

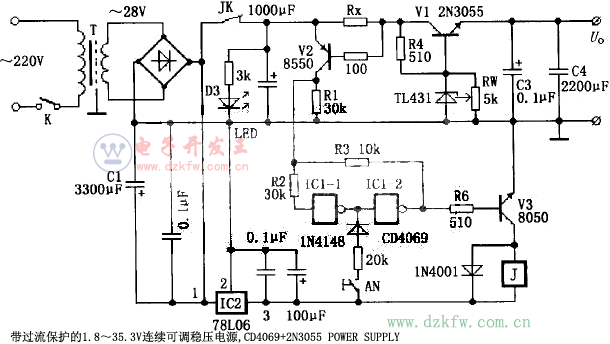

    下圖另外一款用TL431制作的帶電流保護的電源裝置，它主要由穩壓擴流和過流保護兩部分組成，其工作原理如下。

    穩壓擴流部分由并聯穩壓器TL431、擴流三極管V1等元件組成。TL431和R4、Rw組成輸出電壓可調穩壓電路，調整范圍為2.5～36V，擴流三極管V1接成射極跟隨器電路，其發射極電壓跟隨其基極電壓變化，因其發射結壓降約為0.7V，故本電源的輸出電壓為1.8～35.3V．

    過流保護部分由過流檢測電阻Rx、過流檢測管V2、繼電器驅動管V3、繼電器J、IC1、IC2等元件組成。IC2(78L06)為有關部分提供+6V電壓(如不特別看重體積和價格，采用7806也可以)。當電路正常工作時，過流檢測電阻Rx上的電壓較小，不足以使過流檢測管V2導通，V2處于截止狀態，其集電極無電壓，非門IC1-1的輸入為低電平，輸出為高電平，非門IC1-2的輸出為低電平，此低電平經電阻R3和R2反饋到IC1-1的輸入端，使其鎖定在低電平。此時V3截止，繼電器J不動作，其觸點K處于閉合狀態，電路正常工作，工作指示燈D3發光，指示電路工作正常。

    當電路出現過流時，過流檢測電阻RX上的電壓就會超過過流檢測管V2的導通電壓，V2導通，其集電極與IC1-1的輸入轉為高電平，IC1-2的輸出也轉為高電平，此高電平經電阻R3和R2反饋到IC1-1的輸入端，使其鎖定在高電平。此高電平使V3導通，繼電器J得電，其觸點K斷開，穩壓電路斷電，工作指示燈D3熄滅，表明電路處于過流保護狀態。但IC1仍處于供電狀態，IC1-1的輸入端和IC1-2的輸出端均保持在高電平，V3持續導通，繼電器J的觸點JK保持斷開。過流問題解決后，按一下啟動按鈕AN，IC1-2的輸入端被強行置于高電平，其輸出變低，使V3截止，繼電器J失電，其觸點K閉合，IC1-2輸出低電平，經電阻R3和R2反饋到IC1-1的輸入端，使繼電器J釋放的狀態保持不變，電源又可進入正常工作狀態。

RX的取值可以根據所需電源最大輸出電流設定，要選擇額定功率足夠的電阻。
