此電源有兩種，輸入電壓不同分為12V和24V兩種，輸出電壓均為19V。
　　一、12V轉19V電路
　　車用筆記本電源的設計制作DC-DC power supply

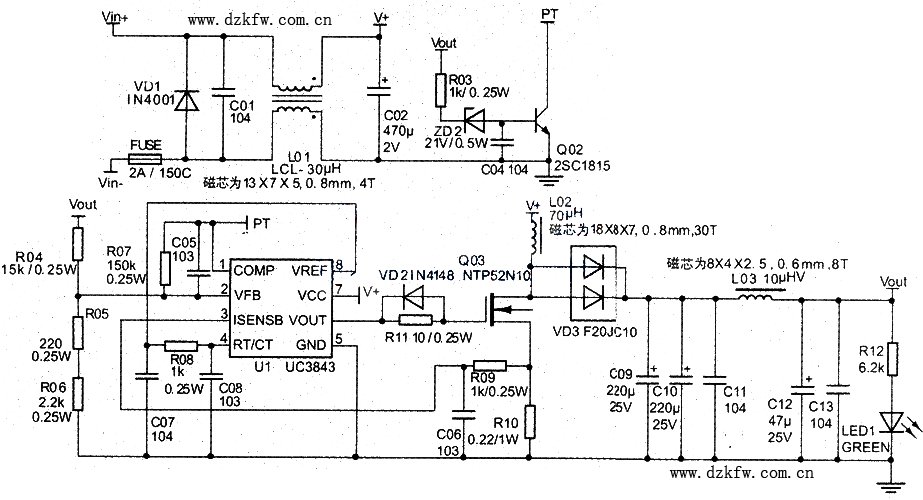

　　電路如上圖，此電路屬升壓型穩壓電路，采用UC3843作為控制lC，可將10.5～15V直流輸入電壓轉換為直流19V，最大輸出電流約為3A，效率在82%～87%左右。電路的原理很簡單，就是通過IC輸出的脈沖控制開關管Q03的開與關，將電感L02上產生的反電動勢疊加到輸入電壓上，使得輸出電壓升高。再通過IC占空比的調整，得到所需要的穩定的19V輸出電壓。UC3843的工作頻率由其4腳外接的RC數值決定，本電路約為170kHz。輸出電壓的數值則由其2腳外接的分壓電阻的阻值決定，通過改變電阻的大小比例，就可以在一定范圍內得到所需的電壓了。下圖為對應的PCB圖。


　　二、24V轉19V電路
　　

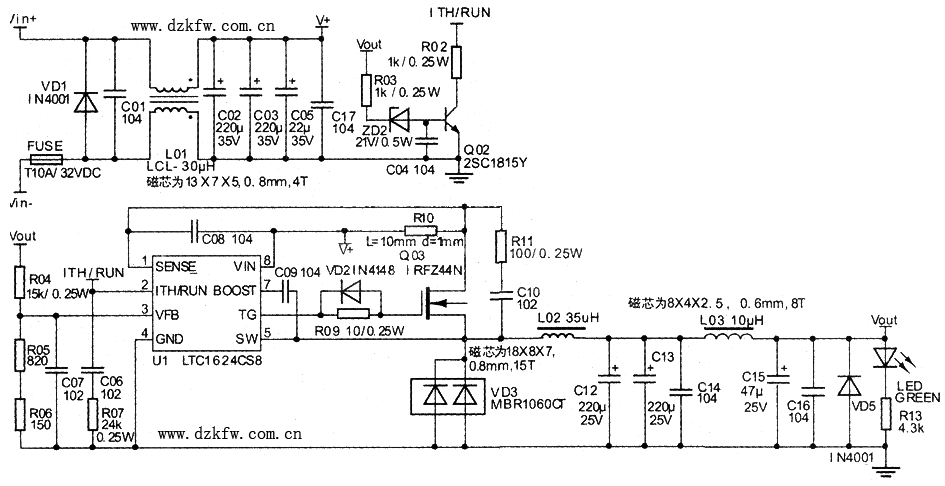

　　電路如下圖，這里的電路就是降壓型的穩壓器了，為了獲得更高的轉換效率，在此采用的是Linear公司的表貼安裝產品LTC1624CS8，這是一種定頻為200kHz的電路。
　　輸出電壓的數值則由其3腳外接的分壓電阻的阻值決定。下圖是電路板元件安裝面實拍。
車用筆記本電源的設計制作DC-DC power supply


　　三、制作說明
　　
　　具體制作時，請仔細對照電路原理圖中的元件標注值，嚴格選用質量上等的元件，對于電阻器件建議采用五色環的，小容量電容建議使用固體鉭電容。兩種電路中的電感器件，除主電感L02不同外，其它兩個L01及L03均相同。L01采用0.8mm線在13×7×5mm的磁芯上雙繞4T，L02采用0.8mm線在18x8x7的磁芯上繞，升壓電路為30T、降壓電路為15T，L03采用0.6mm線在8×4×2.5的磁芯上繞8T。主開關管及快恢復二極管一起安裝在經彎角處理的鋁制散熱片上，尺寸為55×55mm、厚度為1.8mm，并要在金屬封裝的主開關MOS管上安裝絕緣導熱片及絕緣扣，當然涂抹適量的導熱硅脂也是必不可少的。
　　最后還要提醒大家注意，制作過程特別是焊接過程中，一定要采取良好的防靜電措施，以防MOS、IC等器件損壞！
