筆記本電腦改用蓄電池供電,Linear regulator

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2016-1-13

筆記本蓄電池供電電路

   采用交流供電的筆記本電腦很容易遭受雷擊。為了安全起見,在雷雨天,不得不經常對電腦實施關機,拔去電源插頭。頻繁開關不但麻煩,而且會縮短電腦的使用壽命,還有可能使數據丟失。
    若將電腦改為用鉛酸蓄電池供電,則該難題可迎刃而解。

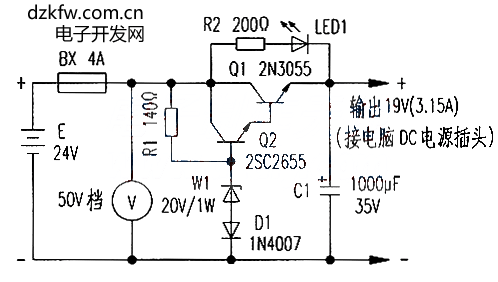

    圖1,所示為由蓄電池供電的電路原理圖。
    原機配置的交流電供電系統,其整流、穩壓輸出電壓為DC19V(3.15A);現改為用兩只12V 20Ah的免維護蓄電池串接成24V 20Ah的蓄電池E供電.須加接如圖1所示穩壓電路方能接入電腦。
  原理:在圖1中,24v 的電壓一路經BX加到Q1集電極;另一路經R1、W1、D1,Q2、Q1組成的穩壓電路穩壓后使Q2、Q1相繼導通,并從Q1發射極輸出一個穩定的19v(3.15A)電壓,替代原來的交流穩壓電源,向電腦供電。
  其中,Q1、Q2接成達林頓管;C1為濾波電容,LED1為工作指示燈,當電腦正常工作時,LED1發光;V為只量程50V的直流電壓表。
    電路正常工作時,Q1的功耗為16W.故給該管加1塊10cmx10cm×0.3cm的鋁散熱片。
    使用過程中.注意觀察電壓表V的指示數,當電壓降至21V時,應及時對E補充電。
