這里我們先要安裝好51試驗板上的兩個輕觸按鈕開關，我們采用的是獨立式按鈕開關，也就是說將開關直接連接到電源的地和單片機的對應引腳之間，這里K1接到單片機的P3.6引腳，K2接到P3.7。正常情況下單片機的P3.6、P3.7都被程序初始化時置“1” 當有按鍵按下時對應的單片機引腳被按鈕開關下拉為“0”，這種方法比較直觀，而且比較簡單，在按鍵數量不多的場合下使用很廣泛。



因?yàn)闄C(jī)械開關開關時有抖動，所以需要在程序中加一個軟件去抖動程序，它的工作原理如下：當單片機檢測到有按鍵被按下后立即執行一個10毫秒的延時程序，然后再在檢測該引腳是否仍然為閉合狀態？如果仍然為閉合說明確認該鍵被按下立即執行相應的處理程序，否則可能是干擾，丟棄這次檢測結果。

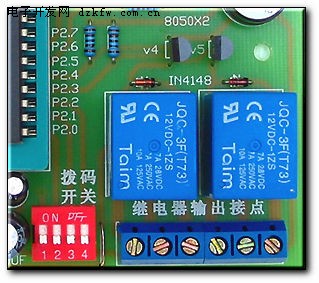

    接下來我們?cè)侔惭b一個四位的撥碼開關,就是圖中紅色的開關,它相當于四個裝在一起的撥動開關,當開關撥到"ON"一側時,對應的那路就會接通,反之?dāng)嚅_.它在單片機中一般用于設置初始參數,而且不經常改變的場合。這里因?yàn)閱纹瑱C(jī)引腳資源不夠，所以我們只使用了撥碼開關的第2、3、4位，第1位閑置。三個開關可以邏輯組合出8種狀態，所以我們能夠方便靈活地預置多達7種的倒計時時間。

    最后我們來安裝兩個繼電器和相關電路，有了繼電器我們的實驗板不再僅僅是做做實驗而已，可以用于控制一些負載，比如說：充電器，洗衣機，電風扇等，使我們的實驗板的實用功能大大增強。




    這里繼電器由相應的S8050三極管來驅動，開機時，單片機初始化后的P2.3/P2.4為高電平，＋5伏電源通過電阻使三極管導通，所以開機后繼電器始終處于吸合狀態，如果我們?cè)诔绦蛑薪o單片機一條：CLR P2.3或者CLR P2.4的指令的話，相應三極管的基極就會被拉低到零伏左右，使相應的三極管截至，繼電器就會斷電釋放，每個繼電器都有一個常開轉常閉的接點，便于在其他電路中使用，繼電器線圈兩端反相并聯的二極管是起到吸收反向電動勢的功能，保護相應的驅動三極管，這種繼電器驅動方式硬件結構比較簡單。

;可設定時間的倒計時定時器,可選擇5/15/20/30/35/45/50分鐘倒計時
;倒計時時間由四位撥碼開關的2/3/4位來控制,
;第2位表示5分鐘,第3位表示15分鐘,第4位表示30分鐘,
;通過不同的組合可以產生5/15/20/30/35/45/50分鐘倒計時
;P1.0口的外接的發光二極管為狀態LED,定時未開始時LED常亮,定時過程中LED閃爍
;K1為開始按鈕,K2為停止按鈕

a_bit equ 20h ;數碼管個位數存放內存位置
b_bit equ 21h ;數碼管十位數存放內存位置
temp equ 22h ;計數器數值存放內存位置

;開機初始化
MOV P3,#0FFH;對P3口初始化,設置為高電平,用于按鍵輸入
MOV P0,#0FFH;使顯示時間數碼管熄滅
CLR P1.0;點亮LED指示燈

;等待鍵盤輸入
START:JB P3.6,$;循環判斷開始按鈕K1是否按下?
ACALL DELAY10;延時10毫秒觸點消抖
JB P3.6,START;如果是干擾就返回
JNB P3.6,$;等待按鍵松開

;讀撥碼開關的狀態,獲得倒計時時間
SET:MOV A,#0;首先對A清零
JB P2.0,A1;判斷撥碼開關的第2位是否接通,接通就對A加5
ADD A,#5
A1:JB P2.1,A2;判斷撥碼開關的第3位是否接通,接通就對A加15
ADD A,#15
A2:JB P2.2,A3;判斷撥碼開關的第4位是否接通,接通就對A加30
ADD A,#30
A3:MOV TEMP,A
;這時TEMP中的值就是倒計時時間

;數碼管顯示定時時間的程序
display:CLR P2.4;使繼電器1釋放,開始定時(開機時繼電器處于吸合狀態)
CLR P2.3;使繼電器2釋放,開始定時(開機時繼電器處于吸合狀態)
MOV R2,#120
AB:MOV R3,#250
TIME1:mov a,temp ;將temp中的十六進制數轉換成10進制
mov b,#10 ;10進制/10=10進制
div ab
mov b_bit,a ;十位在a
mov a_bit,b ;個位在b

mov dptr,#numtab ;指定查表啟始地址
mov r0,#4
dpl1: mov r1,#250 ;
dplop: mov a,a_bit ;取個位數
MOVC A,@A+DPTR ;查個位數的7段代碼
mov p0,a ;送出個位的7段代碼
clr p2.7 ;開個位顯示
ACALL DELY1;顯示1毫秒
setb p2.7;關閉個位顯示,防止鬼影
mov a,b_bit ;取十位數
MOVC A,@A+DPTR ;查十位數的7段代碼
mov p0,a ;送出十位的7段代碼
clr p2.6 ;開十位顯示
ACALL DELY1;顯示1毫秒
setb p2.6;關閉十位顯示,防止鬼影

;插入一段判斷定時過程中是否有按鍵輸入的程序段
C1:JB P3.6,B1
ACALL DELAY10;延時10毫秒消抖
JB P3.6,C1
JNB P3.6,$;等待按鍵松開
AJMP SET
B1:JB P3.7,M33
ACALL DELAY10;延時10毫秒消抖
JB P3.7,B1
JNB P3.7,$;等待按鍵松開
AJMP OVER

M33:djnz r3,TIME1 ;2毫秒循環執行250次,時間約0.5秒
CPL P1.0;使LED每1秒閃爍一次
djnz r2,AB ;循環執行120次,時間為1分鐘

DEC TEMP;滿一分鐘對定時時間減1
MOV A,TEMP
JNZ DISPLAY;判斷TEMP的數值是否為0?不為0循環

;結束定時
OVER:CLR P1.0;LED指示燈常亮
SETB P2.4;繼電器1吸合,定時結束,退回到開機時的狀態
SETB P2.3;繼電器2吸合,定時結束,退回到開機時的狀態
AJMP START;退到開機初始化狀態

;1毫秒延時子程序
DELY1:MOV R4,#2
D1:MOV R5,#248
DJNZ R5,$
DJNZ R4,D1
RET

;10毫秒延時子程序
DELAY10:MOV R4,#20
D2:MOV R5,#248
DJNZ R5,$
DJNZ R4,D2
RET

;實驗板上的7段數碼管0～9數字的共陰顯示代碼
numtab: DB 0CFH,03H,5DH,5BH,93H,0DAH,0DEH,43H,0DFH,0DBH

end
