會員注冊2．2 系統仿真

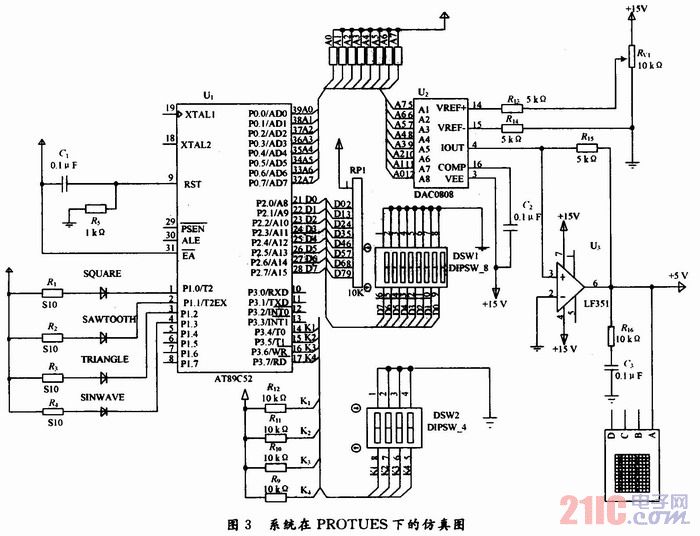

在PROTEUS電子設計平臺下，先繪制電路，然后對設計的程序進行編譯，生成*．HEX文件，加載到單片機中，得到的仿真圖如圖3所示。
2．2．1 波形選擇仿真

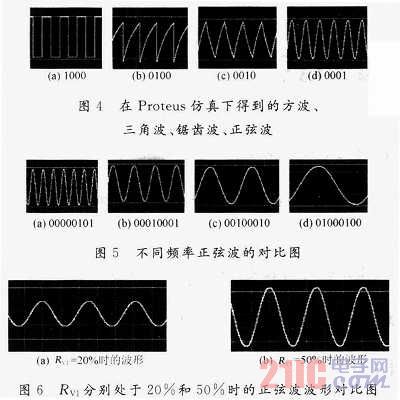

在運行過程中，改變接在P3口的拔碼開關，得到仿真結果如圖4所示。
2．2．2 波形頻率調整
在運行過程中，通過改變P2口的值，觀察波形的頻率變化，圖5是正弦波頻率變化的情況。
2．2．3 幅值調整
在運行中，通過調整RV1的值，觀察到波形幅度發生改變，圖6是當RV1分別處于20％和50％時的正弦波波形。
3 結語
基于AT89C51的信號發生器可以輸出正弦波、方波、三角波、鋸齒波，波形失真小，幅值輸出準確，波形頻率穩定度取決于頻率基準信號，輸出信號失真度低，在低頻到高頻部分都能有較好波形輸出，達到了預期的設計目的。這種信號發生器操作簡單，顯示直觀而且價格低廉、可靠性高、靈活性好，具有很大的應用價值。
