以下介紹單片機最小系統電路設計，單片機最小系統主要由電源、復位、振蕩電路以及擴展部分組成。對于一個完整的電子設計來講，首要問題就是為整個系統提供電源供電模塊，電源模塊的穩定可靠是系統平穩運行的前提和基礎。

　　1、電源

　　在使用STC89C52RC單片機的時候，工作電壓：5.5V-3.4V（5V單片機），這個地方就說明我們這個單片機正常的工作電壓是個范圍值，只要電源VCC在5.5V到3.4V之間都可以正常工作，電壓超過5.5V是絕對不允許的，會燒壞單片機，電壓如果低于3.4V，單片機不會損壞，但是也不能正常工作。

　　2、振蕩電路

　　單片機系統里都有晶振，在單片機系統里晶振作用非常大，全程叫晶體振蕩器，他結合單片機內部電路產生單片機所需的時鐘頻率，單片機晶振提供的時鐘頻率越高，那么單片機運行速度就越快，單片接的一切指令的執行都是建立在單片機晶振提供的時鐘頻率。

　　晶振

　　晶振通常分為無源晶振和有源晶振兩種類型，無源晶振一般稱之為crystal（晶體），而有源晶振則叫做oscillator（振蕩器）。

　　有源晶振是一個完整的諧振振蕩器，他是利用石英晶體的壓電效應來起振，所以有源晶振需要供電，當我們把有源晶振電路做好后，不需要外接電路，它就可以主動產生振蕩頻率，并且可以提供高精度的頻率基準，信號質量比無源信號好。

　　有源晶振通常有4個引腳，VCC，GND，晶振輸出引腳和一個沒有用到的懸空引腳。無源晶振有2個或3個引腳，如果是3個引腳的話，中間引腳是晶振的外殼，使用時要接到GND，兩側的引腳就是晶體的2個引出腳了，這兩個引腳作用是等同的，就像是電阻的2個引腳一樣，沒有正負之分。對于無源晶振，就是用我們的單片機上的兩個晶振引腳接上去即可，而有源晶振，只接到單片機的晶振的輸入引腳上，輸出引腳上不需要接，如圖1和圖2所示。

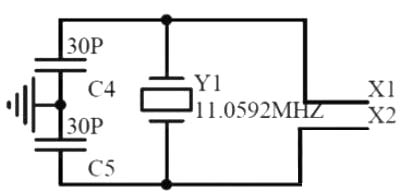

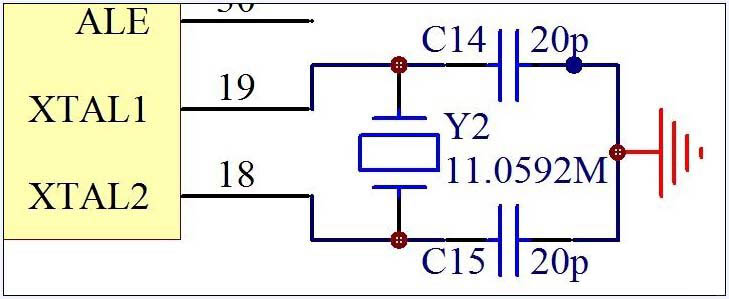

　　圖1 無源晶振接法

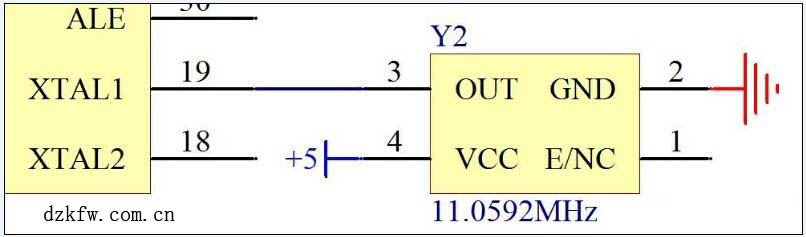

　　圖2 有源晶振接法

　　3、復位電路

　　我們先來分析一下我們的復位電路，如圖3所示。

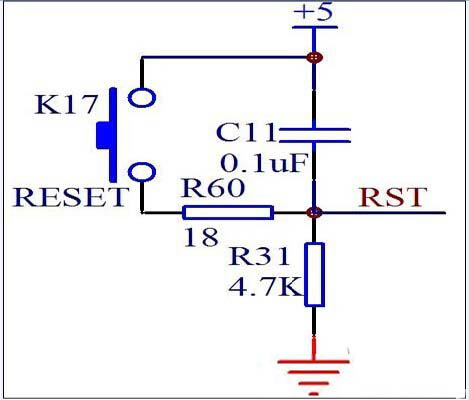

　　圖3 單片機復位電路

　　當這個電路處于穩態時，電容起到隔離直流的作用，隔離了+5V，而左側的復位按鍵是彈起狀態，下邊部分電路就沒有電壓差的產生，所以按鍵和電容 C11以下部分的電位都是和GND相等的，也就是0V電壓。我們這個單片機是高電平復位，低電平正常工作，所以正常工作的電壓是0V電壓，完全OK，沒有問題。

　　4、獨立按鍵

　　通常的按鍵分為獨立式按鍵和矩陣式按鍵兩種，獨立式按鍵比較簡單，并且與獨立的輸入線相連接，如圖4所示

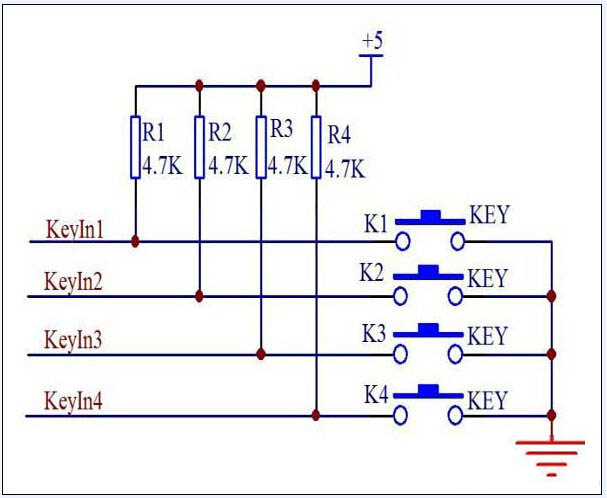

　　圖4 獨立式按鍵電路圖

　　4條輸入線接到單片機的IO口上，當按鍵K1按下時，+5V通過電阻R1然后再通過按鍵K1最終進入GND形成一條通路，那么這條線路的全部電壓都加到了R1這個電阻上，KeyIn1這個引腳就是個低電平。當松開按鍵后，線路斷開，就不會有電流通過，那么KeyIn1和+5V就應該是等電位，是一個高電平。我們就可以通過KeyIn1這個IO口的高低電平來判斷是否有按鍵按下。

　　這個電路中按鍵的原理我們清楚了，但是實際上在我們的單片機IO口內部，也有一個上拉電阻的存在。我們的按鍵是接到了P2口上，P2口上電默認是準雙向IO口，我們來簡單了解一下這個準雙向IO口的電路，如圖5所示。

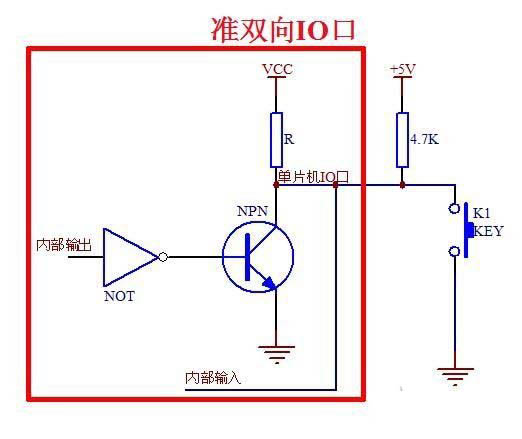

　　圖5 準雙向IO口結構圖

　　當內部輸出是高電平，經過一個反向器變成低電平，NPN三極管不會導通，那么單片機IO口從內部來看，由于上拉電阻R的存在，所以是一個高電平。當外部沒有按鍵按下將電平拉低的話，VCC也是+5V，他們之間雖然有2個電阻，但是沒有壓差，就不會有電流，線上所有的位置都是高電平，這個時候我們就可以正常讀取到按鍵的狀態了。

　　當內部輸出是個低電平，經過一個反相器變成高電平，NPN三極管導通，那么單片機的內部IO口就是個低電平，這個時候，外部雖然也有上拉電阻的存在，但是兩個電阻是并聯關系，不管按鍵是否按下，單片機的IO口上輸入到單片機內部的狀態都是低電平，我們就無法正常讀取到按鍵的狀態了。

　　5、矩陣按鍵

　　矩陣按鍵和獨立按鍵的關系

　　我們在使用按鍵的時候有這樣一種使用經驗，當需要多個按鍵的時候，如果做成獨立按鍵會大量占用IO口，因此我們引入了矩陣按鍵，如圖6所示，使用了8個IO口來實現16個按鍵。

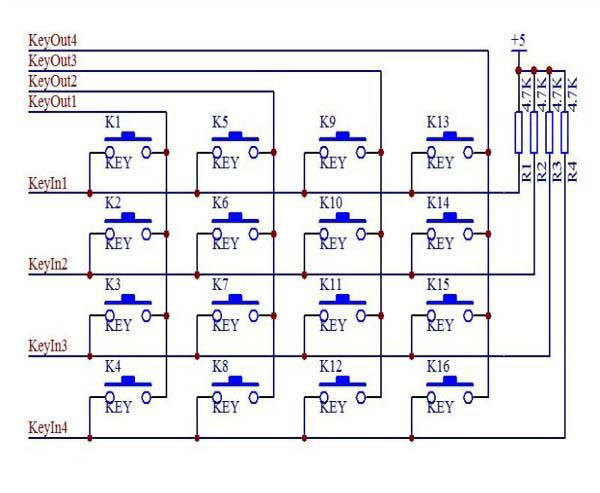

　　圖6 矩陣按鍵

　　其實獨立按鍵理解了，矩陣按鍵也簡單，我們來分析一下。圖6中，一共有4組按鍵，我們只看其中一組，如圖7所示。大家認真看一下，當KeyOut1輸出一個低電平，KeyOut2、KeyOut3、KeyOut4這三個輸出高電平時，是否相當于4個獨立按鍵呢。

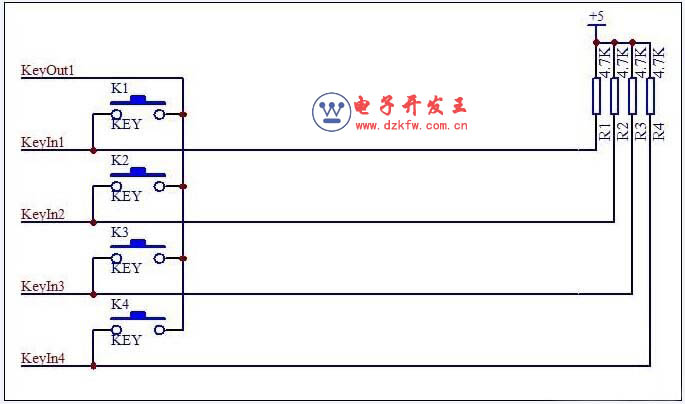

　　圖7 矩陣按鍵變獨立按鍵

　　編輯點評：本文介紹了單片機最小系統的電路設計，單片機系統里都有晶振，晶振通常分為無源晶振和有源晶振兩種類型。對單片機最小系統的電源模塊、復位電路和振蕩電路進行了詳細的分析，理解單片機最小系統的設計對工程師是有利的。
