會員注冊紅外快速干手器電路,Infra-red automatic hand dryer
關鍵字：自動干手器電路圖，TWH8751，自動控制，紅外干手器

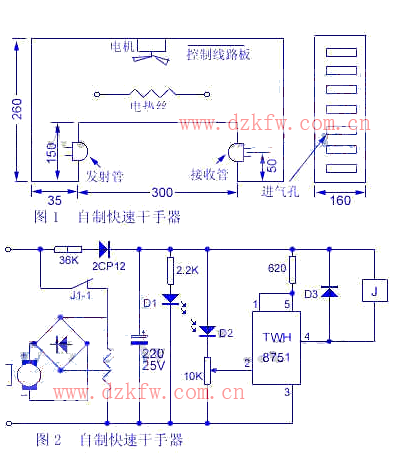

洗完手后將手放在快速干手器下面，就會自動有熱氣吹出，手烘干后，將手拿開就會自動關閉，電路見圖2。 當有光照時，IC的1腳為高電位，TWH8751截止，J斷電，J1－1斷開。當手伸入，擋住光線，D2呈現大電阻，IC的2腳處于低電位，IC輸出端導通，J1－1接通，電熱絲及電機得電，吹出熱氣。控制線路的電源由36K電阻及2CP12降壓整流獲得＋18V左右電壓。電熱絲選用1KW的，呈螺旋型盤在電機下面，快速干手器外殼主要尺寸及元件安排位置見圖1。
