繞線機電子計數器電路圖,CD40106 COUNTER，Winding machine electronic counter circuit diagram

關鍵字：CD40106,CD40110,CD4013,計數器電路圖

繞線機電子計數器電路圖CD40106 COUNTER

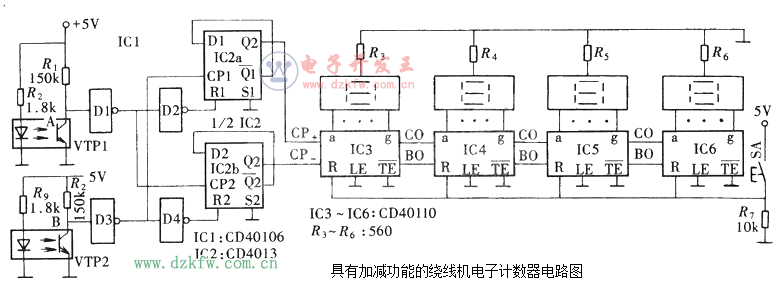

具有加減功能的繞線機電子計數器電路圖

　　CD40106 六反相器（有施密特觸發器）；雙列14腳封裝；工作電壓范圍：-0.5V~+18V
　　CD4013　雙D觸發器，雙列14腳封裝；工作電壓范圍：-0.5～+18V
　　CD40110 十進制加減計數/譯碼/鎖存/驅動器；雙列16腳封裝；工作電壓范圍：-0.5V~+18V
