會員注冊光電式轉速傳感器是一種角位移傳感器,由裝在被測軸(或與被測軸相連接的輸入軸)上的帶縫隙圓盤、光源、光電器件和指示縫隙盤組成,如圖所示。

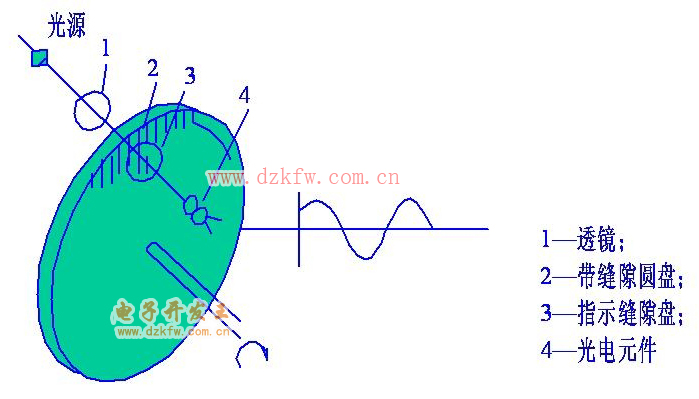

圖 光電式轉速傳感器的結構原理圖
根據測量單位時間內的脈沖數N,則可測出轉速為
根據測量單位時間內的脈沖數N,則可測出轉速為
式中: ;
Z——圓盤上的縫隙數；
n——轉速(r／min)；
t——測量時間(s)。
一般取Zt=60×10m(m＝0,1,2,…)。利用兩組縫隙間距W相同,位置相差（i／2+1／4 ）W（i＝0,1,2,…） 的指示縫隙和兩個光電器件,就可辨別出圓盤的旋轉方向。
