McgsPro組態環境入門教程,昆侖通態觸摸屏畫面開發筆記

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2025/2/27

McgsPro體系結構分為組態環境、模擬運行環境和運行環境三部分。

組態環境和模擬運行環境相當于一套完整的工具軟件,可以在PC機上運行。用戶可根據實際需要裁減其中內容。它幫助用戶設計和構造自己的組態工程并進行功能測試。

運行環境是一個獨立的運行系統,它按照組態工程中用戶指定的方式進行各種處理,完成用戶組態設計的目標和功能。運行環境本身沒有任何意義,必須與組態工程一起作為一個整體,才能構成用戶應用系統。一旦組態工作完成,并且將組態好的工程通過制作U盤包或以太網下載到下位機的運行環境中,組態工程就可以離開組態環境而獨立運行在下位機上。從而實現了控制系統的可靠性、實時性、確定性和安全性。

新建工程

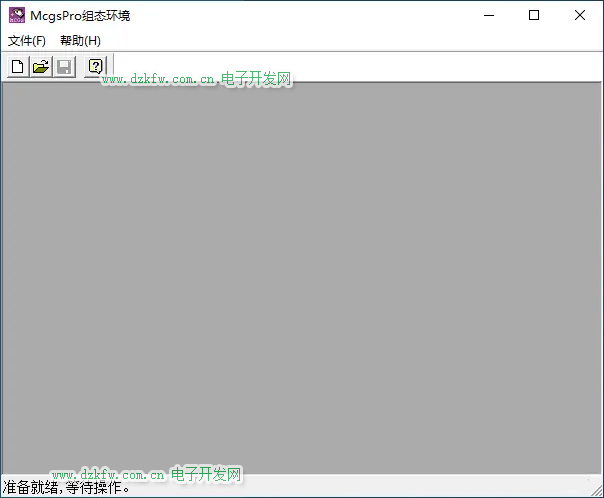

1、打開昆侖通態 McgsPro組態軟件;McgsPro組態環境入門教程

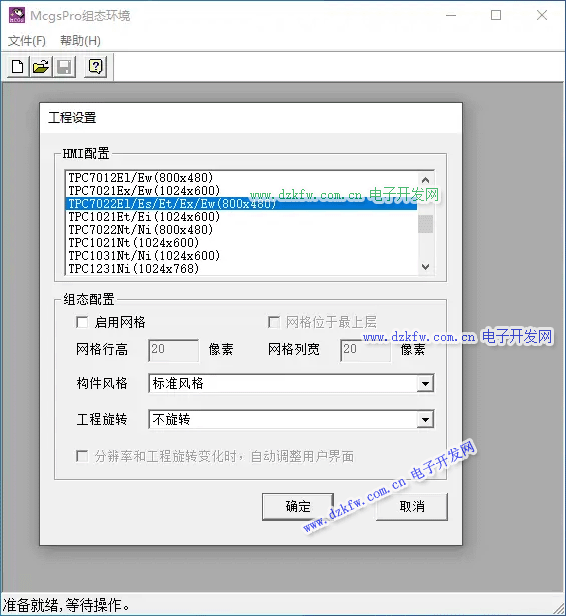

2、選擇觸摸屏型號;

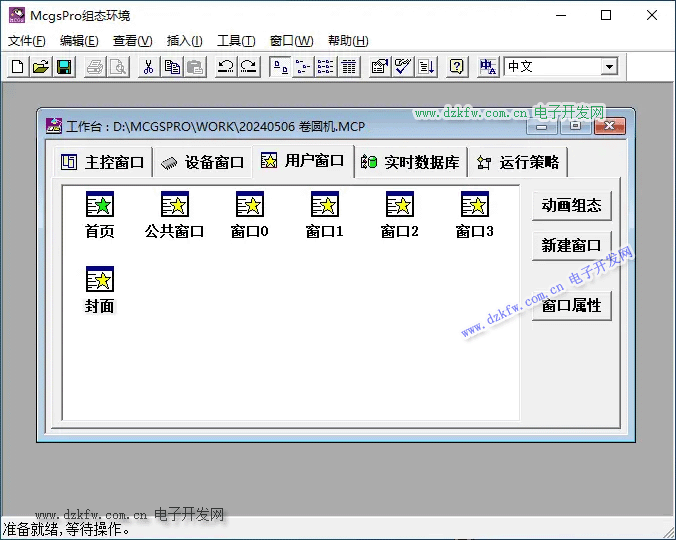

3、打開工作臺,在用戶窗口中創建HMI畫面窗口;

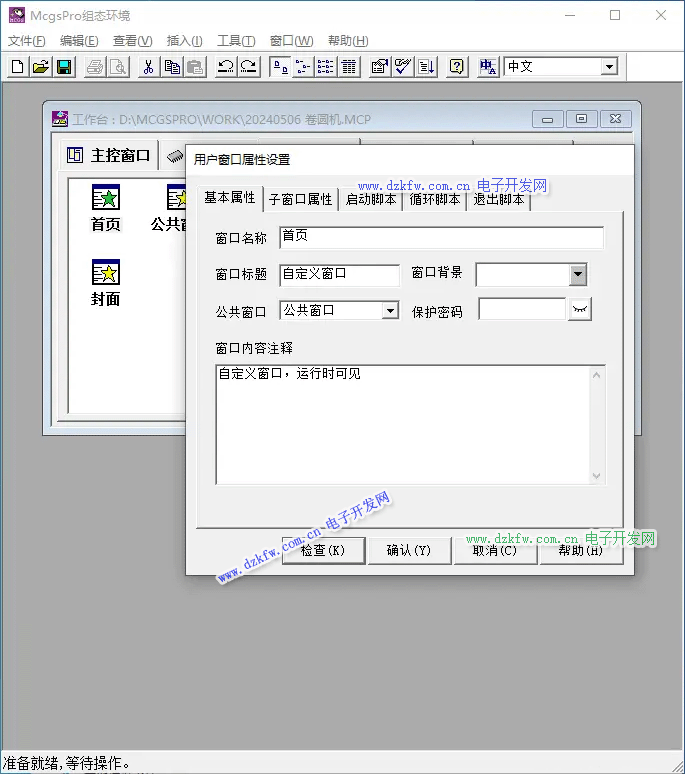

4、打開啟動頁面屬性;



5、在公共窗口中選擇公共窗口;

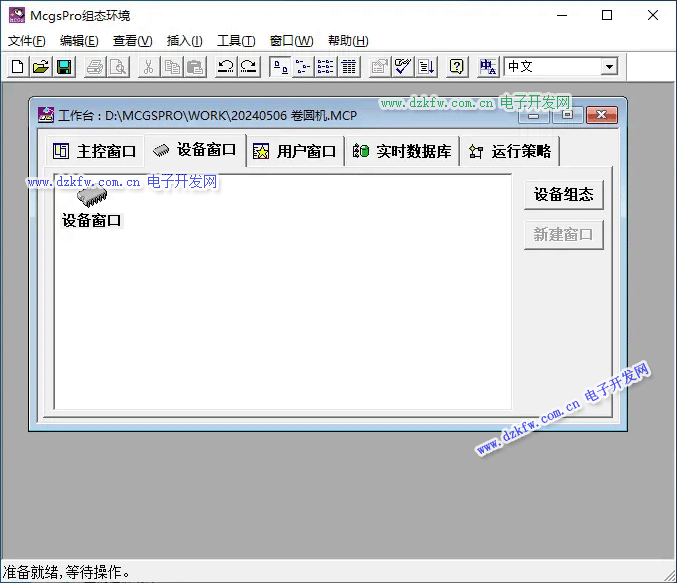

6、組態設備窗口,雙擊打開;

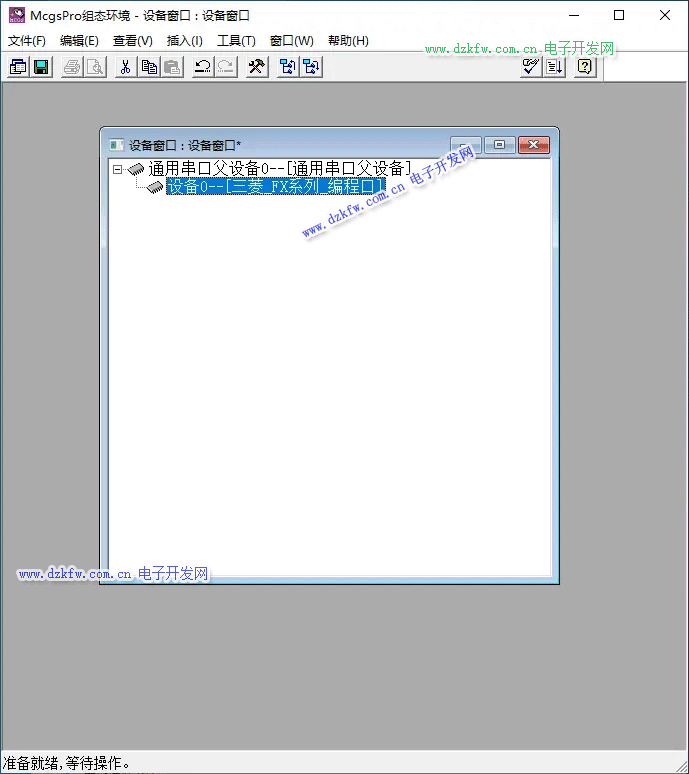

7、添加父設備和子設備;

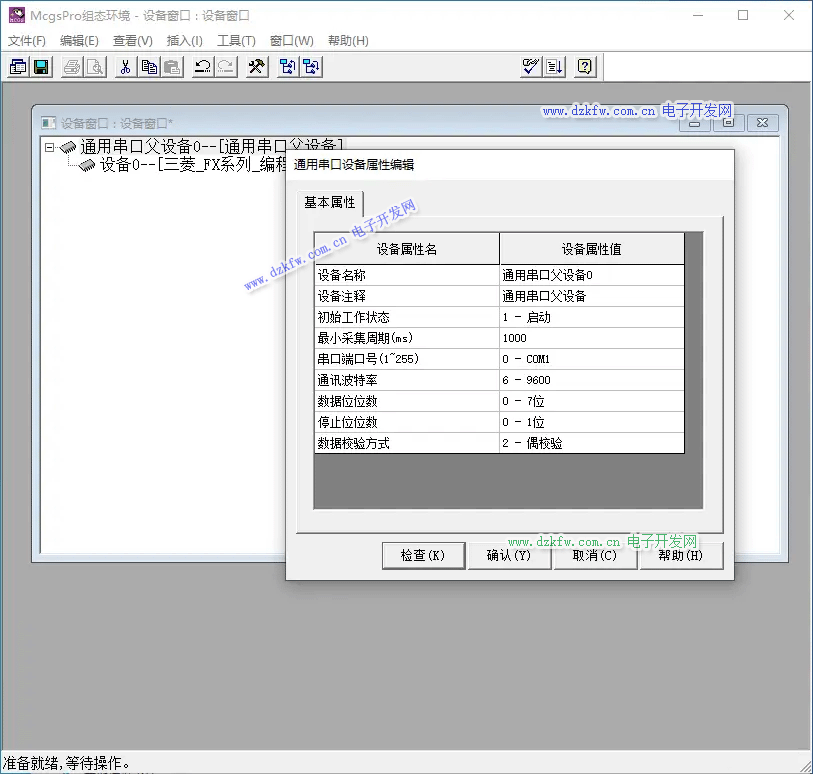

8、父設備端口信息設置;

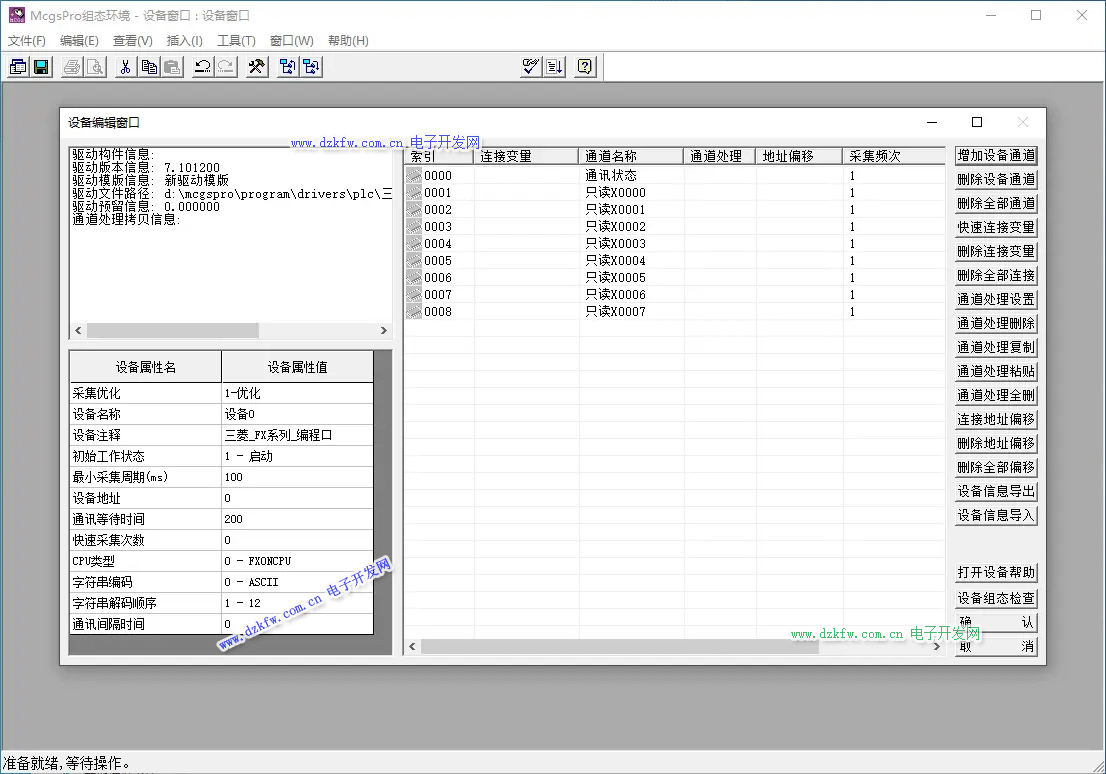

9、子設備窗口左下角參數設置;



添加日期和時間

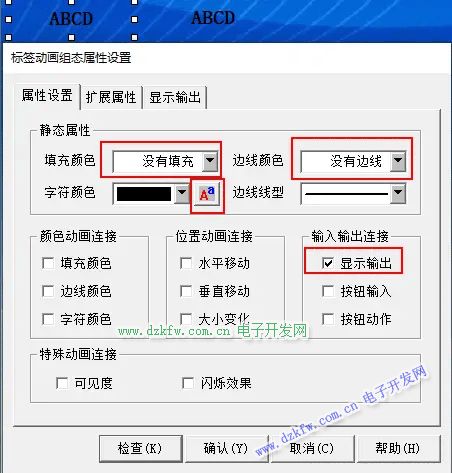

1、在工具箱中選擇添加標簽,屬性中選擇顯示輸出,不填充顏色,無邊線顏色,字體格式隨意;

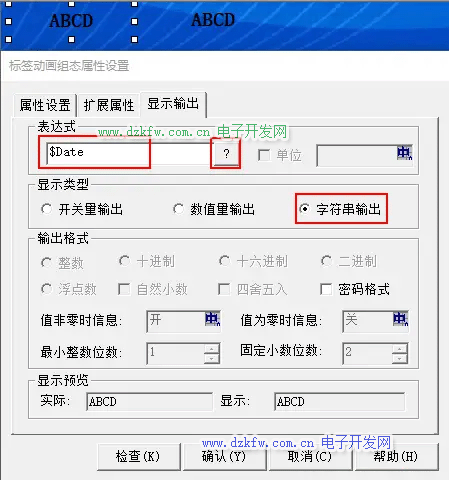

2、擴展屬性默認不變,直接修改顯示輸出;表達式選擇右邊問號,調出系統變量$Date,字符串輸出;



3、最終效果;



透明按鈕制作

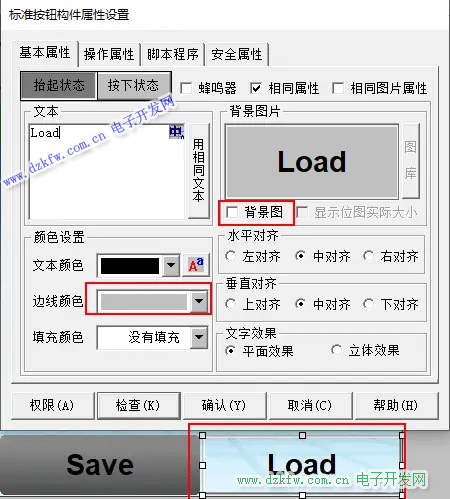

在工具箱中選擇標準按鈕,基本屬性中將背景圖取消(抬起狀態&按下狀態),邊線顏色選擇淺灰色就可以啦!



顯示構件引用變量

點擊菜單欄查看 - 輔助提示 - 構件引用變量(打勾)

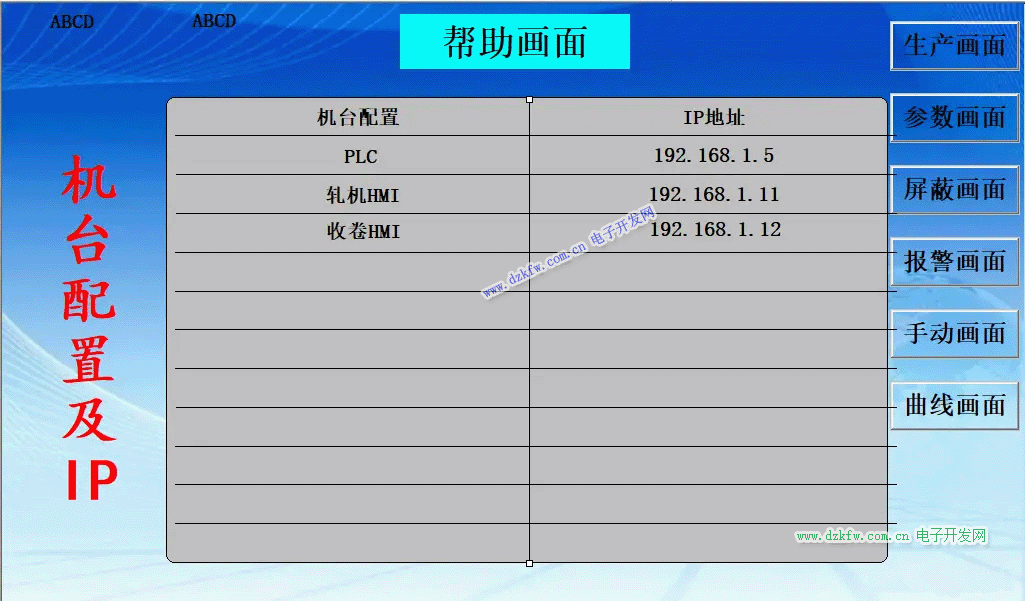

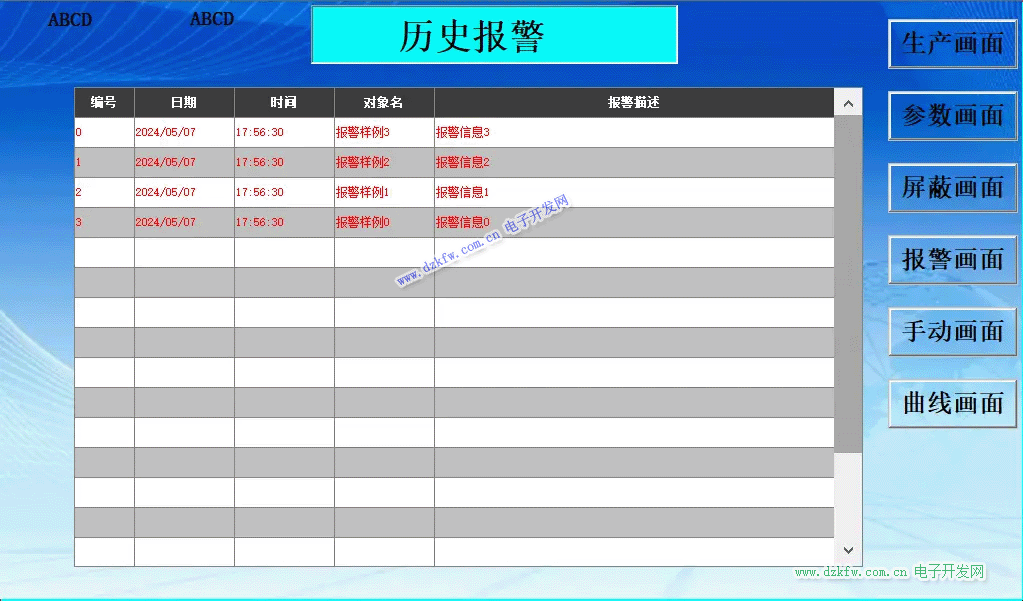

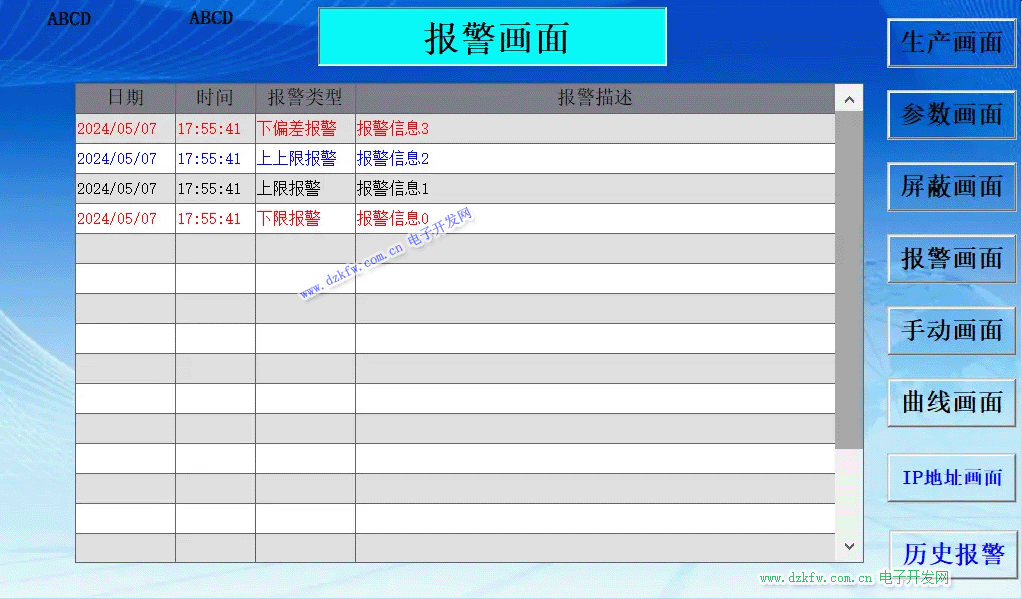

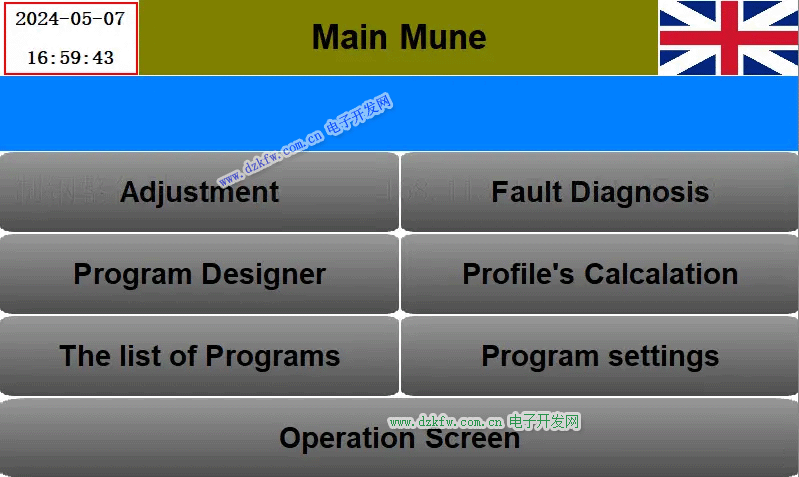

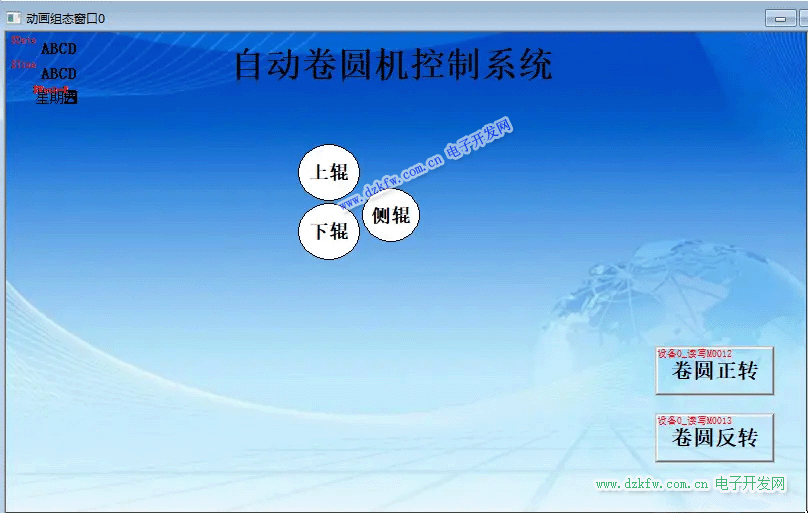

參考畫面
