會員注冊70MHz晶體振蕩器,70MHZ crystal oscillator
關鍵字：70HMZ振蕩器電路圖,70MHz,晶體振蕩器

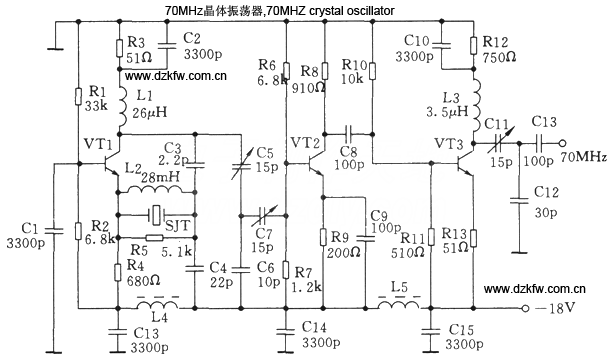

如圖所示為70MHz晶體振蕩電路。它由晶體振蕩器、緩沖放大器、選頻放大器等組成。它的主要功能是把晶體振蕩器輸出的弱信號，通過放大電路，再經選頻放大后，輸出70MHz的基頻頻率信號。
元器件選擇：
三極管VTl：3DG5F，β≥100；VT2、VT3：G711D或3DG5F，β=60～80；石英晶體SJT：
JA-72A-70MHz；色碼電感L4、L5：LX-3A-5．6μH。其它元件參數值如圖標注。
