三態邏輯電平筆,Logic probe

關鍵字：三態邏輯電平筆

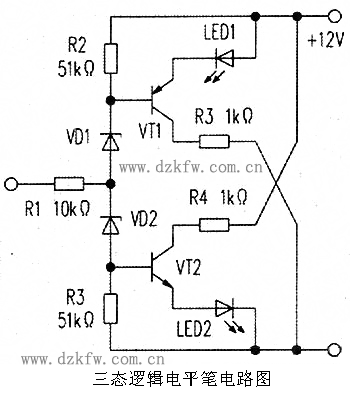

    在脈沖電路的制作中，經常需要檢測各門電路的輸入、輸出狀態。三態邏輯電平筆就是為此設計的。它不僅可以檢測出電路的高電平、低電平與高阻狀態，還可以測出電路中是否存在脈沖信號，是一種非常有用的電子測量小工具，其電路如附圖所示。

    當電路的測試點沒有接觸任何信號電路或者接觸的是高阻態時，由于電阻器R2、R3、二極管VD1、VD2的分壓作用。使PNP型三極管VT1和NPN型三極管VT2均截止，LED1、LED2均不亮。

    當電路的測試點接觸到高電平時，三極管VT2的基極電壓升高，三極管VT2導通，發光二極管LED2點亮。而三極管VT1仍然截止，發光二極管LED1不亮。

    當電路的測試點接觸到低電平時，三極管VT1的基極電壓下降，三極管VT1導通，發光二極管LED1亮。而三極管VT2截止，發光二極管LED2不亮。

    當電路的測試點，輸入一個頻率較高的脈沖信號時，由于高低電平不斷地轉換，兩只發光二極管輪流發光．看上去兩只發光二極管都在亮。如果脈沖信號的頻率較低時，則會感覺兩只發光二極管都在閃爍。

    為了減小邏輯電平筆對電路的影響，設置了電阻器R1。電路中的電阻R4、R5是限流電阻。
