會員注冊光強報警電路，光強感應電路圖：
光強報警電路

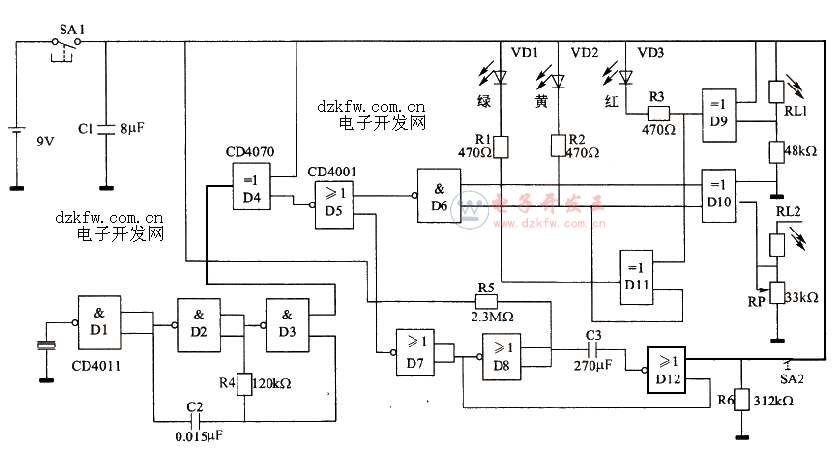

如圖所示式由四2輸入端異或門、四2輸入端或非門和四2輸入端與非門CD4011門電路組戚的光強報警電路。該電路可作為路燈、室內燈光控制電路。
RL1和RL2為，當光照增強時，光生-空穴對隨之增多，阻值降低。 RL1和RL2兩端加上電壓后，流過它們的電流隨光照增太而增太。當光曦達到一定值時，四2輸入端異或門CD4070和D9，D10導通，會使相應的燈顯示報警．反之，當入射光逐漸減弱時，電子-空穴對逐漸復合，電阻也逐漸恢復原值，電流也會逐漸減小，從而導致也產生變化。這樣，就可以根據報警燈的狀態，來判斷光照的強度。
