繞組嵌好線后,就要把每相的極相組,按照繞組嵌線圖串聯成一路或并聯成多路,然后把三相繞組的首尾端分別與引出線連接，并引出到接線盒內。

1、極相組間連接

根據繞組的型式與排列,極相組間的連接分兩種:

1．“正串”接法：極相組間‘尾接首’相連

2．“反串”接法：極相組間‘首接首’‘尾接尾’相連

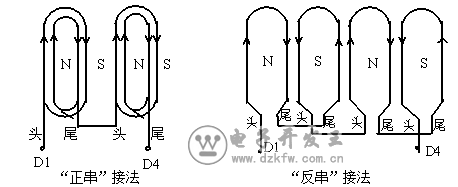

以三相四極24槽電機為例，畫出其中A相繞組的“正串”和“反串”兩種接法。

“正串”接法“反串”接法

絕大多數電機，無論是單層繞組或雙層繞組，各極相組間的連接，都是頭接頭尾接尾，極相組間采用頭接尾的電機是很少的。

2、引出線

三相繞組電源引出線，一般由單層繞組的里層邊引出。三相繞組的首端要互差120°電度角。

確定三相繞組首端位置時，首先確定A相首端所在的槽位，B、C兩相的首端應依次與A相相差120°電角度和240°電度角，可按電機定子的槽距角計算出B、C相的首端槽位。對于極相組間以尾接尾頭接頭連接的繞組，有時為了出線緊湊和接線方便，也可以把B、C相的首端，置于A相首端左右各間隔120°電角度的位置。

3、接線和引線焊接

在連接線和電源引出線焊接時，一定要把線頭刮干凈，特別是漆包線，要用刮刀刮凈線頭圓周上的絕緣漆層。以松香為焊劑，先搪錫后焊接，焊接后表面應無毛刺和虛焊假焊現象，焊接處要套上絕緣套管。

4、端部統包

在引出線側，當接頭焊接完畢套好絕緣管后，要把所有的連接線和引出線連同接頭處套管，用布帶或線繩緊緊地綁扎在端部喇叭口上。接線要對稱整齊，小型電機的引出線最好從出線孔的對面引過來，包扎整齊。小型電動機也可以把接線布置在端部外側。
