有關交流接觸器中短路環的作用，交流接觸器短路環在交變電流過零時，維持動靜鐵芯之間的一定吸力，以清除動、靜鐵芯之間的振動，這就是短路環的主要作用。

交流接觸器中短路環的作用

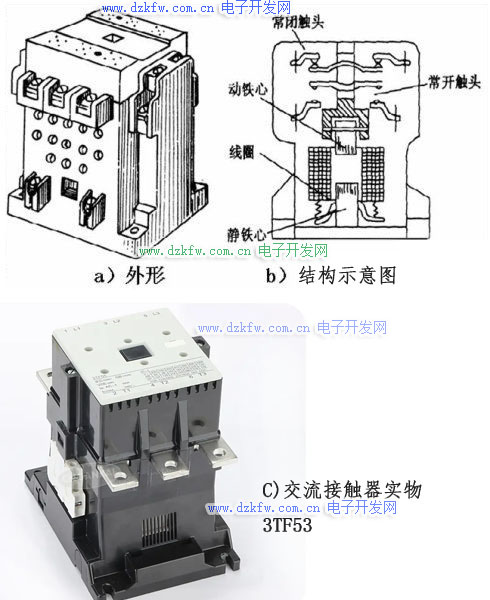

以下是交流接觸器的外形與結構圖：

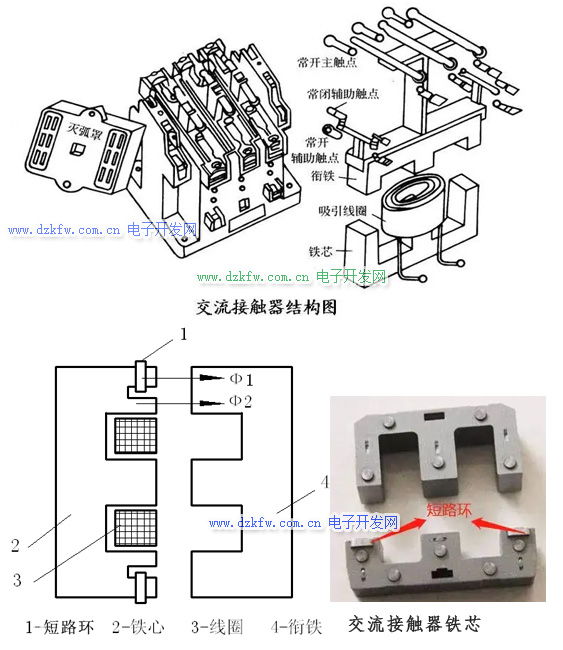

圖1：交流接觸器

1-短路環 2-動鐵心 3-線圈  4-靜鐵芯銜鐵

交流接觸器短路環的作用：在交變電流過零時，維持動靜鐵芯之間具有一定的吸力，以清除動、靜鐵芯之間的振動。

短路環是嵌裝在鐵心某一端的銅環，由于交流電磁鐵通入交流電，磁場交變，產生的吸力是脈動的，這會引起銜鐵振動。

加入短路環后，由于在短路環中產生的感應電流，阻礙了穿過它的磁通變化，使磁極的兩部分磁通之間出現相位差，因而兩部分磁通所產生的吸力不會同時過零，即一部分磁通產生的瞬時力為零時，另一部分磁通產生的瞬時力不會是零，其合力始終不會有零值出現。

可見，交流接觸器中的短路環，還起到減少振動與噪聲的作用。
