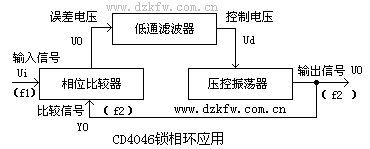

CD4046鎖相環應用

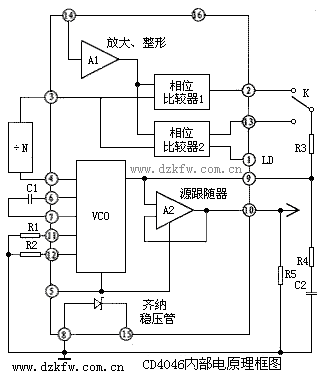

　CD4046內部電原理框圖

下圖是CD4046的引腳排列，采用16腳雙列直插式，各管腳功能：

 CD4046引腳圖

　　1腳相位輸出端，環路人鎖時為高電平，環路失鎖時為低電平。

　　2腳相位比較器Ⅰ的輸出端。

　　3腳比較信號輸入端。

　　4腳壓控振蕩器輸出端。

　　5腳禁止端，高電平時禁止，低電平時允許壓控振蕩器工作。

　　6、7腳外接振蕩電容。

　　8、16腳電源的負端和正端。

　　9腳壓控振蕩器的控制端。

　　10腳解調輸出端，用于FM解調。

　　11、12腳外接振蕩電阻。

　　13腳相位比較器Ⅱ的輸出端。

　　14腳信號輸入端。

　　15腳內部獨立的齊納穩壓管負極。

　　CD4046典型應用電路：

　　下圖是用CD4046的VCO組成的方波發生器，當其9腳輸入端固定接電源時，電路即起基本方波振蕩器的作用。振蕩器的充、放電電容C1接在6腳與7腳之間，調節電阻R1阻值即可調整振蕩器振蕩頻率，振蕩方波信號從4腳輸出。按圖示數值，振蕩頻率變化范圍在20Hz至2kHz。

　　下圖是CD4046鎖相環用于調頻信號的解調電路。如果由載頻為10kHz組成的調頻信號，用400Hz音頻信號調制，假如調頻信號的總振幅小于400mV時，用CD4046時則應經放大器放大后用交流耦合到鎖相環的14腳輸入端環路的相位比較器采用比較器Ⅰ，因為需要鎖相環系統中的中心頻率f0等于調頻信號的載頻，這樣會引起壓控振蕩器輸出與輸入信號輸入間產生不同的相位差，從而在壓控振蕩器輸入端產生與輸入信號頻率變化相應的電壓變化，這個電壓變化經源跟隨器隔離后在壓控振蕩器的解調輸出端10腳輸出解調信號。當VDD為10V，R1為10kΩ，C1為100pF時，鎖相環路的捕捉范圍為±0.4kHz。解調器輸出幅度取決于源跟隨器外接電阻R3值的大小。

　　下圖用CD4046與BCD加法計數器CD4518構成的100倍頻電路。剛開機時，f2可能不等于f1，假定f2<f1，此時相位比較器Ⅱ輸UΨ為高電平，經濾波后Ud逐漸升高使VCO輸出頻率f2迅速上升，f2增大值至 f2=f1，如果此時 Ui滯后 U0，則相位比較器Ⅱ輸出UΨ為低電平。UΨ經濾波后得到的Ud信號開始下降，這就迫使VCO對f2進行微調，最后達到f2/N=f1，并且f2與f1的相位差Δφ=0°。，進入鎖定狀態。如果此后f1又發生變化，鎖相環能再次捕獲f1，使f2與f1相位鎖定。
