簡介： 本文介紹了 RS232 和 RS485 兩種串行通信協議的物理層標準，以及它們與 DB9 接口的連接方式。此外，還介紹了 RS485 接口的全雙工和半雙工模式，以及它們的應用場景。

1. DB9 接口

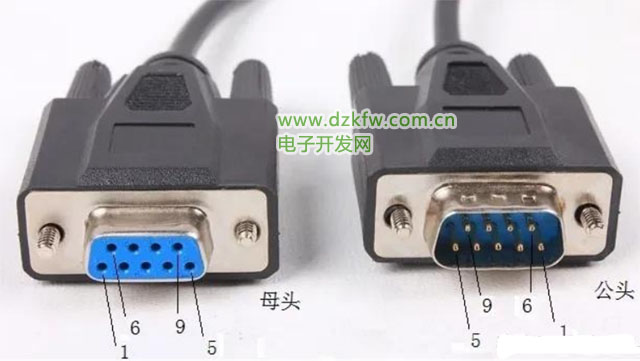

DB9 接口是一種常見的 D 型連接器，具有 9 個針腳。它通常用于連接串行通信設備，例如計算機、打印機和路由器。

2. RS232 和 RS485 接口

2.1 RS232 接口

RS232 接口是一種古老的串行通信協議，最初用于連接計算機和調制解調器。它使用單端傳輸方式，傳輸距離較短，抗干擾能力較弱。

2.2 RS485 接口

RS485 接口是一種改進的串行通信協議，使用差分傳輸方式，傳輸距離更長，抗干擾能力更強。它通常用于工業控制、樓宇自動化等領域。

2.3 兩者的比較

3. DB9 接口與 RS232/RS485 的連接

3.1 RS232 接口

RS232 接口通常使用 DB9 連接器進行連接。標準的 DB9 接線定義如下：

• 2-Rx：接收數據
• 3-Tx：發送數據
• 5-GND：地線

3.2 RS485 接口

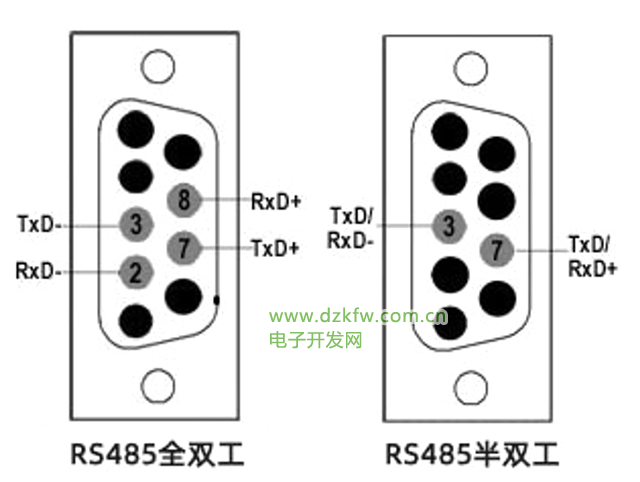

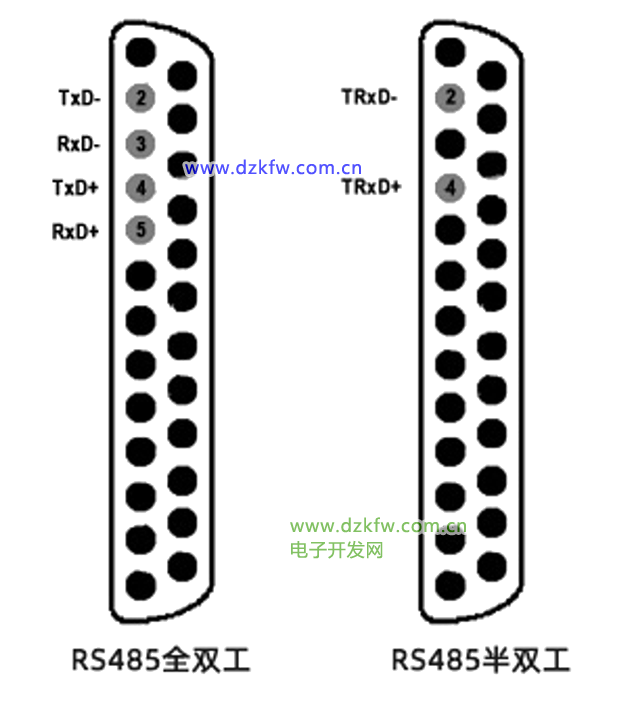

RS485 接口也可以使用 DB9 連接器進行連接。半雙工模式下，只需要使用 2 根數據線 (A 和 B) 和 1 根地線 (GND) 進行連接。全雙工模式下，需要使用 4 根數據線 (A、B、A+ 和 😎 和 1 根地線 (GND) 進行連接。

4. RS485 接口的全雙工和半雙工模式

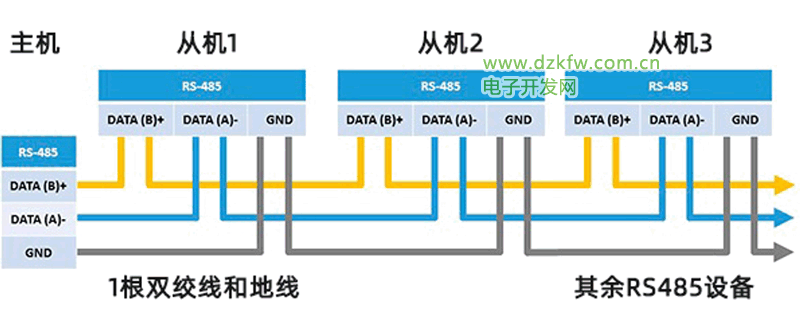

4.1 半雙工模式

在半雙工模式下，設備只能在任何給定時間發送或接收數據。這種模式通常用于數據量較小的通信場景。

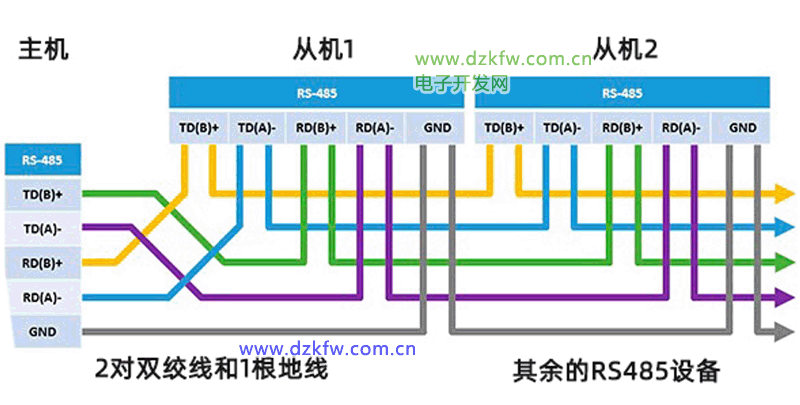

4.2 全雙工模式

在全雙工模式下，設備可以同時發送和接收數據。這種模式通常用于數據量較大的通信場景。

5. 總結

RS232 和 RS485 都是常用的串行通信協議。它們與 DB9 接口的連接方式也比較簡單。選擇哪種協議取決于具體的應用場景。
