會員注冊這個自動調光臺燈能根據周圍環境照度強弱自動調整臺燈發光量。當環境照度弱，它發光亮度就增大；環境照度強，發光亮度就減暗。
工作原理

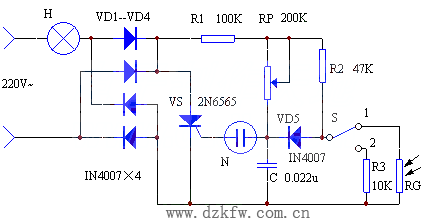

該燈電路見圖1。當開關S撥向位置2時，它是一個普通調光臺燈。RP、C和氖泡N組成張弛振蕩器，用來產生脈沖觸發可控硅VS。一般氖泡輝光導通電壓為60－80V，當C充電到輝光電壓時，N輝光導通，VS被觸發導通。調節RP能改變C充電速率，從而能改變VS導通角，達到調光的目的。R2、R3構成分壓器通過VD5也向C充電，改變R2、R3分壓也能改變VS導通角，使燈的亮度發生變化。
當S撥向位置1時，光敏電阻RG取代R3，當周圍光線較弱時，RG呈現高電阻，VD5右端電位升高，電容C充電速率加快，振蕩頻率變高，VS導通角增大，電燈兩端電壓升高、高度增大。當周圍光線增強時，RG電阻變小，與上述相反，電燈兩端電壓變低，高度減小。
元器件選擇與制作 元器件清單見下表。
|
編 號 |
名 稱 |
型 號 |
數 量 |
|
R1 |
電阻 |
100K 1/8W |
1 |
|
R2 |
電阻 |
47K 1/8W |
1 |
|
R3 |
電阻 |
10K 1/8W |
1 |
|
RP |
可調電阻 |
200K |
1 |
|
RG |
光敏電阻 |
MG45 |
1 |
|
C |
滌綸電容器 |
0.022uF CL11－400V |
1 |
|
VD1--VD5 |
整流二極管 |
IN4007 |
5 |
|
N |
氖泡 |
導通電壓為60－80V，如NH－416 |
1 |
|
VS |
單向可控硅 |
1A/400V任何型號 |
1 |
|
S |
單刀雙擲開關 |
|
1 |
調試時，將RP調到阻值為零位置，S置于位置2，用萬用表測電燈兩端交流電應在200V以上，如低于200V可略減小R1或增大R3阻值，使之達到要求。光敏電阻RG應安裝在臺燈底座側面臺燈光線不能直接照射的地方，用來感受周圍環境照度。調光臺燈的燈泡宜用40W的白熾燈。調整好的電路即可投入使用；S撥向2為普通調光臺燈，調RP可選擇適當?shù)母呙芏龋籗撥向1為自動臺燈，先調RP選擇好適當亮度，如環境照度變暗時，臺燈亮度會逐漸變亮，增大照度。
