線路水泵頻敏電阻控制與信號回路的改良,水泵控制電路

關鍵字：水泵控制，水泵控制電路，電機

作者：古鐵均

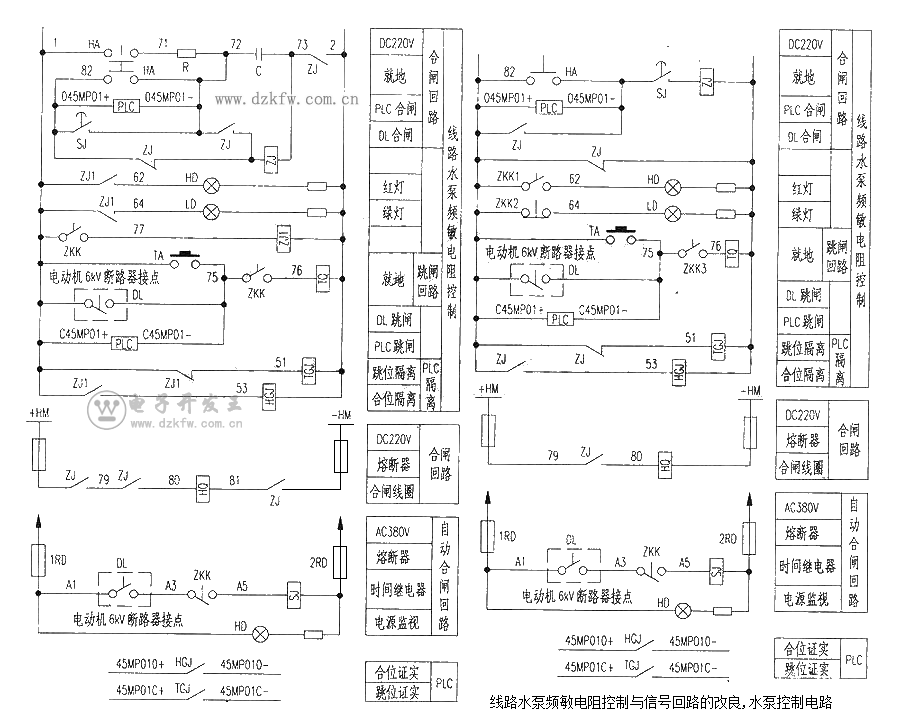

線路水泵(電機：JR158-4680kW)頻敏電阻控制和信號回路如下左圖，動作原理如下：線路水泵的高壓開關合上后，DL閉合，380V交流電經DL與自動空氣開關的常閉接點送到給時間繼電器送電，時間繼電器動作。此時按下頻敏電阻控制回路的合閘按鈕，直流電中間繼電器使其常開接點閉合（此時是一個電容的充放電的過程）．紅色指示燈亮，中間繼電器自動空氣開關閉合，啟動頻敏電阻，18秒后，時間繼電器的常開接點打開，中間繼電器失電，自動空氣開關眺開，頻敏電阻器退出運行。

　　此回路中有以下幾個缺點：

　　1．為了確保合閘線圈的斷開，設置了3個中間繼電器的常開接點，只要有一個斷開，合閘線圈即失去電壓，使頻敏電阻器退出。但也存在只要一個中間繼電器的常開接點不好，自動空氣開關的合閘線圈同樣得不到電壓。這是在合閘時經常出現頻敏電阻器不能投入運行的主要原因之一。

　　2．通過中間繼電器的啟動來控制指示燈和PLC的跳、合位隔離，整個動作過程較為繁瑣，指示燈是用來反映自動開關跳、合閘的位置的，這應該由自動空氣開關本身的輔助接點來控制，更能夠反映自動開關跳、合閘的位置。

　　3．本回路如果用一只中間繼電器即可解決銜接的環節，就沒有必要用麗只，可使維護量與故障率都減少許多。

　　改進如下：控制回路中沒有電容的充放電回路，一個自動空氣開關的瞬間合閘與延時跳閘的過程即可（如下右圖）。回路簡單，維護更加便捷。原回路中的J27-44由于受粉塵、潮氣等環境因素影響較大，更換為DZS-248型中間繼電器。如果在維修過程中發現有一對接點不好，馬上將引線改到其他備用接點上即可，而不用更換或維修中間繼電器，提高檢修效率，減少維護量。改進后運行一年良好．沒有發生任何異常故障。
